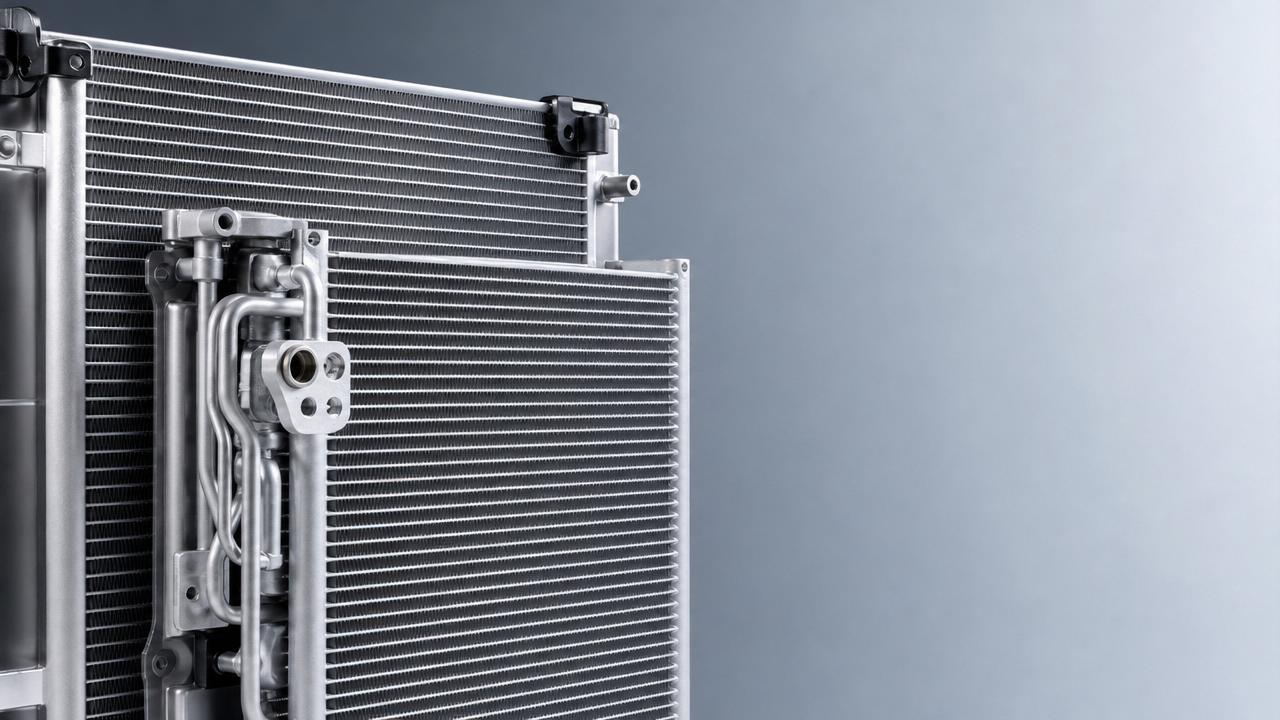

冷凝器尺寸如何影响空调性能

尺寸匹配的冷凝器对于空调系统高效排热, 稳定制冷剂压力, 并在不同负载条件下保持制冷性能至关重要. 对于评估重型车辆, 工程机械或新能源冷却模块的技术评估人员而言, 冷凝器尺寸不仅关系到装配适配性, 也是影响耐久性, 能耗和系统可靠性的关键因素. 本文说明冷凝器尺寸如何影响空调性能, 以及在为严苛应用选择或验证冷凝器时应考虑哪些评估要点.

在重型平台中, 热裕量通常比乘用车应用更窄. 长时间怠速, 多尘工地, 高发动机负载和紧凑布置, 都可能在运行30–60分钟内暴露出冷凝器选型薄弱的问题.

对于技术评估人员而言, 问题并不只是部件是否装得上. 更重要的问题是, 冷凝器能否在整个工况循环中保持压力, 气流和排热能力.

为什么冷凝器尺寸对空调排热很重要

冷凝器接收来自压缩机的高压制冷剂蒸汽, 并将热量排放到环境空气中. 其迎风面积, 管路设计, 翅片密度和内部容积决定了相变发生的速度.

当冷凝器尺寸过小时, 制冷剂可能以较高温度离开芯体. 这会增加高压侧压力, 提高压缩机功耗, 并在峰值需求期间降低蒸发器制冷能力.

芯体面积, 气流和压力稳定性

较大的冷凝器通常提供更多传热表面积, 但仅靠尺寸并不足够. 如果气流在格栅, 护罩或液压设备后方下降15%–25%, 布置不佳的大芯体仍可能表现不佳.

评估人员应比较真实车辆气流, 而不仅是台架数值. 风扇直径, 导风罩泄漏, 翅片堵塞风险和安装角度都会影响冷凝器的可用能力.

下表总结了在重型卡车, 装载机, 挖掘机和电动冷却模块技术验证过程中出现的常见尺寸相关影响.

关键结论是, 冷凝器尺寸必须结合气流和制冷剂行为来理解. 正确的评估应结合尺寸适配, 热平衡和运行压力趋势.

对压缩机效率的影响

如果冷凝器无法足够快地排热, 压缩机排气压力会升高. 即使压力负载增加10%–15%, 也可能加速离合器磨损, 皮带应力或电动压缩机能耗.

对于新能源模块, 这种影响尤其重要, 因为空调性能会与电池热管理竞争. 稳定的冷凝器有助于减少不必要的风扇转速和用电需求.

冷凝器尺寸过小与过大: 技术风险

尺寸过小和过大都可能产生问题. 最佳冷凝器并不总是最大的冷凝器; 而是与制冷剂回路, 气流布置和工况循环相匹配的部件.

冷凝器尺寸过小的风险

尺寸过小的冷凝器通常可以通过短时间怠速测试, 但在长时间负载下会失效. 现场症状可能包括驾驶室降温缓慢, 高压开关动作, 以及20–40分钟后制冷下降.

• 高环境温度运行期间冷凝温度更高, 尤其是在38℃以上.
• 由于制冷剂进入膨胀装置时过冷度不足, 蒸发器效率降低.
• 当高压侧压力在重复循环中持续偏高时, 存在压缩机过热风险.
• 由于软管, 密封件和接头承受热应力, 维护间隔缩短.

在工程机械中, 这些风险会更加严重, 因为泥浆, 灰尘和碎屑可能在仅1–2个班次且未清洁后降低有效翅片面积.

冷凝器尺寸过大的风险

尺寸过大有时被用作快速解决方案, 但它可能带来布置和系统控制问题. 额外的芯体容积可能需要在受控范围内调整制冷剂加注量.

过大的冷凝器还可能阻挡流向水箱散热器, 中冷器或液压油冷却器的气流. 在多层冷却组件中, 下游空气温度升高5℃可能影响发动机冷却余量.

与相邻换热器的相互影响

重型车辆很少将冷凝器作为孤立部件使用. 它可能位于水箱散热器, 增压空气冷却器, 油冷却器或电池热管理模块之前.

因此, 评估人员应研究整个换热器堆叠. 聊城鑫德汽车配件有限公司专注于散热器, 中冷器, 工程机械散热器和新能源散热器模块, 为严苛平台提供集成热匹配支持.

对于沃尔沃相关的服务或更换项目, 评估人员在评估相邻冷却组件兼容性时, 也可以查看xd007 沃尔沃散热器 , 型号1542735和96910, 尺寸参数740*760*62.

冷凝器选择和验证的关键参数

合适的冷凝器选择应基于可测量参数, 而不是外观相似性. 技术评估人员通常至少需要6个检查点, 才能批准替换件或新开发件.

尺寸和热性能评估要点

安装尺寸只是第一个检查点. 芯体厚度, 翅片间距, 接口方向, 制冷剂类型和允许压力都会影响冷凝器能否可靠运行.

1. 在需要的位置确认芯体尺寸, 支架位置和安装间隙在±1–2 mm范围内.
2. 检查制冷剂兼容性, 包括R134a或R1234yf系统要求.
3. 测量怠速, 额定风扇转速和道路模拟条件下的气流分布.
4. 记录30分钟内的高压侧压力, 低压侧压力和出风温度.
5. 通过压降, 氦检或水浸方法验证抗泄漏能力.
6. 评估沿海, 矿山或高湿度运行环境下的防腐保护.

冷凝器应按照设备上使用的相同安装方向和气流路径进行测试. 仅台架测试的结果可能掩盖真实布置限制.

下表提供了在技术采购或产品验证项目中比较冷凝器方案的实用决策因素.

合格的冷凝器决策需要综合平衡这些因素. 只关注某一尺寸而忽视压力等级或气流阻力, 可能导致代价高昂的现场修正.

材料和制造考量

铝钎焊结构很常见, 因为它们兼具重量控制和良好传热性能. 然而, 翅片保护, 管壁一致性和集流管焊接仍是关键检查区域.

对于采购团队, 稳定的供应商应提供样品确认, 图纸沟通, 包装审核和批次可追溯性. 典型开发周期可能需要2–4周, 具体取决于复杂程度.

重型和新能源系统中的应用场景

冷凝器尺寸策略会根据应用而变化. 长途卡车, 轮式装载机和电动公交车可能需要不同的热管理优先级, 即使额定冷却负载看起来相似.

重型卡车和商用车

在重型卡车中, 冷凝器必须应对长距离气流变化, 发动机舱热量和频繁怠速制冷. 耐久性和稳定的驾驶室制冷通常同等重要.

技术评估人员应进行怠速, 爬坡和走停模拟. 3种模式验证可以揭示高压侧压力在突发负载变化后是否能快速恢复.

工程机械

工程机械通常在低车速和高发动机负载下运行. 因此, 冷凝器性能高度依赖风扇能力, 导风罩密封和可清洁性.

翅片非常密集的冷凝器在清洁测试中可能表现良好, 但在多尘工地上堵塞更快. 应同时审查翅片间距和防护网设计.

新能源冷却模块

在新能源汽车中, 空调和电池冷却可能共享热管理资源. 冷凝器尺寸会影响驾驶室舒适性, 电池温度控制和电功率消耗.

由于电动压缩机与皮带驱动装置的响应不同, 评估人员应在重复5–10分钟循环中监测电流消耗, 制冷剂压力和控制策略.

集成冷却组件中的供应商能力

聊城鑫德汽车配件有限公司成立于2018年, 注册资本500万元人民币, 总投资5000万元人民币.

公司生产用于重型卡车和新能源散热器模块的水箱散热器, 中冷器, 工程机械散热器及相关部件, 帮助评估人员在一个组件中协调多个换热器.

其省市级荣誉, 包括高新技术企业和消费者信得过相关认可, 反映了以制造能力和市场责任为重点的发展路径.

技术评估人员的实用验证流程

严谨的验证流程可降低批准一款在图纸上可行但在现场失效的冷凝器的风险. 该过程应包括实验室检查和整机安装检查.

5步验证方法

1. 定义工况循环: 环境温度范围, 运行小时数, 怠速比例和负载模式.
2. 确认布置: 芯体尺寸, 支架位置, 接口角度和软管走向间隙.
3. 测试热响应: 压力, 过冷度, 出风温度和风扇行为.
4. 检查耐久性: 振动, 泄漏, 腐蚀暴露和清洁可达性.
5. 审查供货准备: 样品时间, 图纸确认, 包装和批量检验计划.

对于替换件, 如果图纸和样品可用, 该流程可在7–15天内完成. 新模块开发通常需要更长时间确认.

应避免的常见错误

一个常见错误是仅按外形尺寸选择冷凝器. 两个尺寸相似的芯体在管数, 内部通道设计和排热能力方面可能存在显著差异.

另一个错误是忽视使用环境. 与典型道路车辆相比, 矿山, 农业和施工车队需要更便于清洁的通道和更强的翅片变形防护.

第三个错误是在未检查对散热器影响的情况下验证空调性能. 如果冷凝器增加了上游阻力, 发动机冷却系统可能在高负载运行期间失去余量.

值得询问的采购问题

• 供应商能否在批量订单前支持图纸审核和样品匹配?
• 泄漏和钎焊一致性采用什么检验方法?
• 包装能否在长距离运输过程中保护翅片和接口?
• 冷凝器是否兼容目标制冷剂和运行压力范围?
• 能否协调相关散热器或中冷器部件, 提供完整冷却组件解决方案?

这些问题有助于区分外观替换和工程级选型. 它们还支持技术, 采购和维护团队之间更清晰的沟通.

选择合适的冷凝器合作伙伴

合适的冷凝器可改善空调制冷, 保护压缩机寿命, 并帮助整个热管理系统在严苛条件下保持稳定. 尺寸很重要, 但必须与气流, 压力, 耐久性和相邻换热器相匹配.

对于技术评估人员而言, 最佳方法是首先定义运行条件, 其次验证可测量参数, 并在进入批量采购前确认供应商能力.

聊城鑫德汽车配件有限公司为全球B2B客户提供覆盖散热器, 中冷器, 工程机械冷却部件和新能源散热器模块的制造经验.

如果您正在评估冷凝器性能, 验证冷却组件设计, 或采购相关重型热管理部件, 请联系我们, 以讨论产品细节, 样品和定制解决方案.
