散热器芯管间距如何影响冷却液流量

管间距是散热器芯体内部较少被关注的设计决策之一，但它会对技术评估人员可从压降数据、热储备、泵需求、结垢行为以及车辆或机械整个使用寿命期间的耐久性中观察到的结果产生影响。将较小的管距简单视为增加冷却面积的途径，或将较大的管距简单视为改善冷却液流动的方法，都很有诱惑力。单独依赖这两种简化判断都不可靠。

对于重型卡车、工程机械和新能源冷却模块，相关问题并不是某一特定管间距是否“好”，而是该间距是否与所需散热量、冷却液回路、可用气流、污染暴露、安装空间和制造约束相匹配。一台在受控测试中表现良好的散热器，如果造成过高的泵负荷、管间流量不均，或在多尘工况下迅速损失能力，则可能成为不佳的系统选择。

理解这种关系，首先需要区分几个经常被混为一谈的概念：管与管之间的间距、每根管内的冷却液流道几何形状、空气侧翅片间距，以及冷却液管的总数量。它们相互作用，但对冷却系统的影响方式并不相同。

管间距改变的是液压网络，而不仅仅是可用表面积

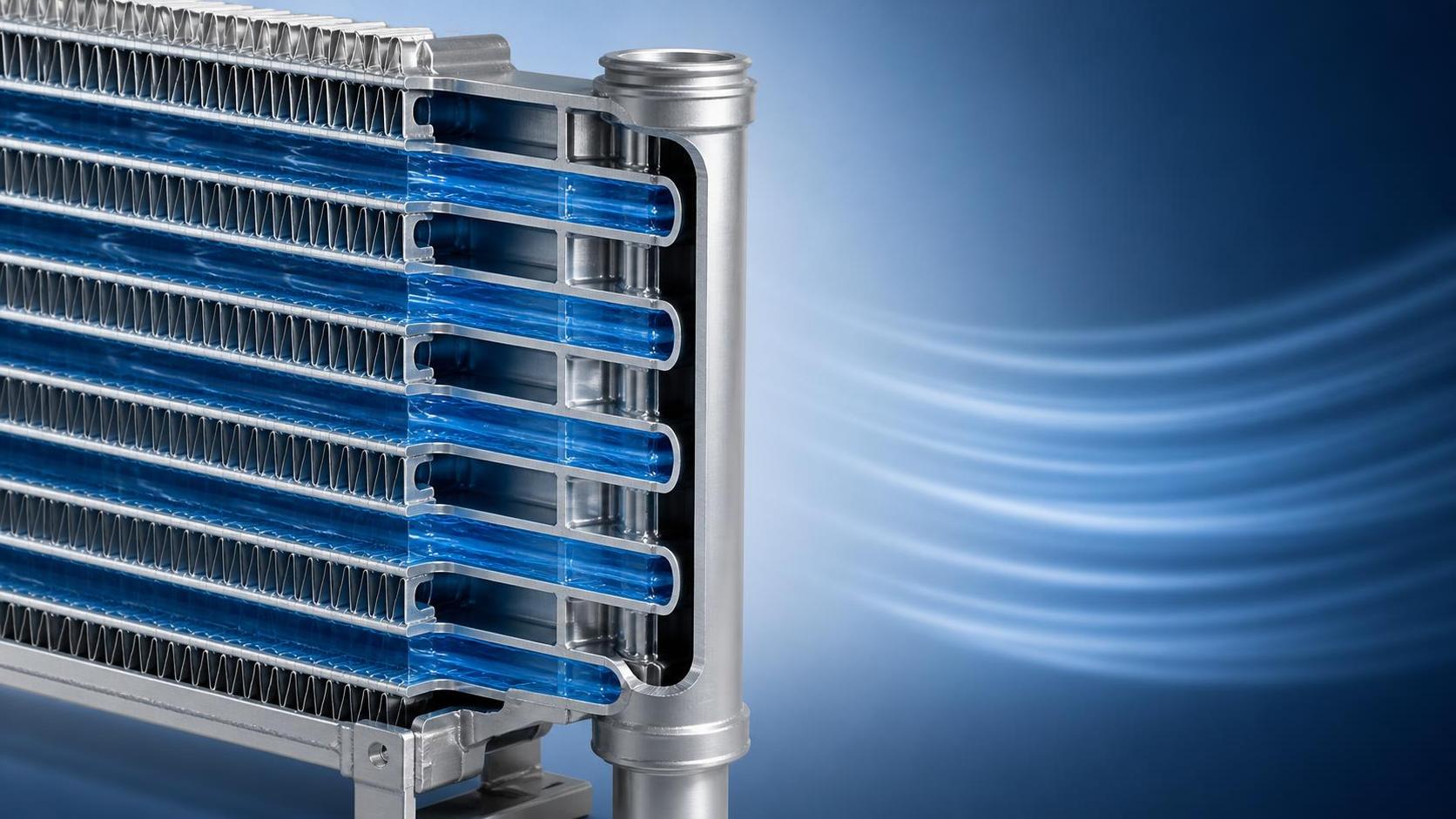

在典型的横流式或下流式散热器芯体中，冷却液进入集流箱，并分配至多根并联管。管之间的间距有助于决定在固定芯体高度内可布置多少根管、集流箱的配置方式，以及在可用迎风面积内可容纳多少传热表面积。

当管距减小时，通常可在给定芯体高度内布置更多管。假设管型和芯体宽度保持相近，这会增加并联冷却液流路的数量。更多并联流路可在系统保持相同总冷却液流量的同时，降低每根管内的流量。较低的单管流速可能降低管内摩擦损失，但总体结果取决于管内流道设计、管长、集流箱损失和流量分配。

换言之，较小的管间距并不自动意味着更高的冷却液侧压降。如果额外增加的并联流通面积足够大，管数更多的芯体阻力可能低于管密度较低的芯体。反之，紧密布置可能要求采用导致入口条件不佳或分配不均的集流箱几何结构，从而抵消理论上的液压优势。

对于评估人员而言，应将芯体视为一个网络，而非一组相互独立的管。冷却液泵所面对的是进水箱、出水箱、管入口、内部流道、弯管、软管、节温器壳体、发动机或电池冷却板及其他回路部件的综合阻力。仅凭管间距无法对散热器设计进行有意义的评估。

管距减小时会发生什么

• 在相同芯体高度内可能容纳更多管，从而增加并联冷却液流路和总湿润表面积。
• 在给定系统总流量下，每根管内的冷却液流速可能下降，从而可能改变内部对流和摩擦特性。
• 管与集流箱的接头数量增加，使钎焊一致性和集流箱设计变得更加重要。
• 可用于空气侧翅片的空间可能受到影响，具体取决于管型和翅片配置。
• 随着结构更加致密，芯体刚度、热膨胀行为和振动响应可能发生变化。

因此，增加冷却面积这一表面优势需要根据实际流量分配进行验证。如果某些管获得的冷却液明显多于其他管，有效传热面积就会小于图纸所显示的面积。分配不均还可能产生局部温度梯度，从而增加管与集流箱连接处周围的热应力。

冷却液流速很重要，但“更快”并非通用答案

随着湍流和流体速度增加，冷却液侧传热通常会得到改善。更高的流速可减薄紧邻管壁的热边界层，并提高内部对流换热系数。这也是为什么即使名义芯体面积看似足够，低流量散热器的散热能力仍可能令人失望。

但这种关系并非线性，也不是没有代价。随着流速增加，压力损失会上升，一旦限制变得显著，往往会急剧上升。具体关系取决于冷却液特性、工作温度、流道形状、表面状态和流动状态。通过显著提高冷却液流速来获得有限传热增益的设计，可能需要更大的泵、更多寄生功率，或降低冷却回路其他部分的余量。

这一权衡在采用变速电动泵的系统中尤为重要。在新能源车辆或设备模块中，过大的液压阻力可能转化为更高的耗电量、更高的泵噪声以及更苛刻的热控制标定要求。散热器可能达到峰值热目标，但如果泵必须以不必要的高转速运行来克服回路阻力，那么在整个工作循环中仍可能效率不佳。

对于柴油和重载应用，该问题往往以不同形式出现。机械泵可能已根据发动机工况选定，而散热器阻力必须符合额定转速下允许的系统压降。改变芯体布局而改变阻力分布，可能影响预热、节温器行为、汽蚀余量，或瞬态负荷下冷却液流动的稳定性。

实际目标是在不消耗整个回路所需压差余量的前提下，实现足以支持传热并抑制滞流区域的冷却液侧流速。该目标应通过系统级计算确定，然后通过测试验证，而非根据管密度推断。

流量分配往往是决定性因素

即使散热器总压降可接受，若冷却液无法在芯体内均匀分配，其性能仍可能不佳。随着芯体尺寸增大、集流箱变得更复杂，或进出口位置受车辆布置限制，这种风险会变得更加重要。

在进水集流箱处，冷却液具有动量，可能优先进入靠近进水连接处的管。随后压力沿集流箱长度方向下降，使较远管可获得的驱动压差减小。出水侧效应可能进一步加剧这种不平衡。结果是质量流量分布不均：有些管承载的冷却液多于设计值，而另一些管对散热的贡献较小。

管间距会间接影响这一点。更小的管距意味着在相同集流箱长度上有更多管入口。这可以增加总并联流通面积，但也会改变集流箱压力梯度与单根管阻力之间的相互作用。如果每根管的阻力很低，集流箱压力变化可能对流量分配产生更强影响。如果管阻力过高，整个芯体就会形成较大阻力。良好的散热器设计会平衡集流箱损失和管损失，使流量保持可接受的均匀性。

计算流体动力学可在开模前帮助评估这种行为，尤其适用于大型芯体、偏置进水布置、多流程设计以及服务多个冷却回路的模块。然而，CFD结果仍对边界条件和假定损失系数较为敏感。原型测试应在具有代表性的流量、温度和冷却液混合比例下确认压降和温度分布。

有效的验证方法包括多点温度测量、在适用情况下于受控条件下进行红外评估、差压测试以及完整回路的流量特性测试。单一的进出口温度测量可能掩盖芯体中利用不充分的部分。

热性能既取决于空气侧，也取决于冷却液侧

散热器管间距有时被讨论得仿佛其直接决定冷却能力。实际上，热量必须通过若干热阻：从冷却液到管壁、穿过管材、从管传递至翅片结构，最后从翅片和暴露的管表面传递到空气。在许多汽车和非道路散热器中，空气侧热阻是主要限制因素，尤其是在低车速或高温、污染环境下。

更密集的管布置可增加管与翅片之间的接触，从而可能改善向翅片组的导热。但这一优势是有条件的。翅片几何形状、百叶窗设计、翅片高度、翅片间距、材料厚度、空气速度和堵塞情况都会影响结果。如果空气通道阻力过大，风扇功率需求会上升。如果翅片密度过低，增加的管表面积可能无法得到有效利用。

因此，技术评审不应在未同时审查空气侧设计工况点的情况下比较管距。相关测试条件至少应明确冷却液流量、冷却液入口温度、空气入口温度、气流量或风扇工作点以及系统压力。若未说明这些条件，所标示的散热量便难以在不同供应商之间进行比较。

为什么工程机械需要不同的判断标准

对于工程机械、农业机械、采矿设备及其他非道路应用，设计工况很少是洁净的公路气流条件。低行驶速度、高环境温度、高发动机负荷、灰尘、秸秆碎屑、泥土以及反复热循环，都会影响合适散热器芯体布局的选择。

在这些应用中，激进的翅片和管密度在清洁状态下可带来散热能力优势，但如果杂物堵塞空气通道，其使用性能可能迅速下降。该问题通常与翅片几何形状最直接相关，但管间距同样重要，因为它决定了支撑翅片组的结构，并限制了可行空气侧布局的范围。芯体应在考虑其可能的污染模式和清洁方法后进行评判，而不应仅依据其初始实验室性能。

当设备必须在保养间隔期间保持冷却能力时，较宽的间距或阻力较小的空气侧方案可能更为合适。这并非因为热设计不再重要而作出的妥协；而是认识到，在实际污染条件下保持气流量的重要性可能超过更高的清洁芯体散热量数值。

评估人员还应审查振动和安装载荷。较大且致密的芯体在越野工况下可能承受显著的疲劳载荷。管距、管宽、翅片结合、侧部支撑和膨胀余量必须协同配合。一个流动效率高但在反复热应力或振动应力下发生泄漏的芯体，并不是可接受的系统结果。

新能源模块引入了额外约束

与传统发动机冷却系统相比，电池、功率电子、电驱和充电系统通常具有更窄的允许温度范围，尽管具体限值因部件和热管理策略而异。其冷却液回路还可能采用较小的电动泵、多回路架构、冷水机连接或动态改变流路的阀门。

在这些条件下，散热器选型应关注完整运行图谱，而非单一最大负荷点。散热器芯体必须在低风扇转速、部分流量和不断变化的环境条件下支持稳定性能，同时避免过高的液压需求。管间距和流道设计还可能影响系统对瞬态热事件的响应速度。

芯体尺寸可提供有用的安装空间参考，但其本身并不能定义性能。例如，用于新发布产品的 XD81112 散热器标明其芯体尺寸为815*934*40mm。该外形尺寸可能适合特定安装方案，但其适用性仍取决于管布置、内部流道配置、翅片规格、允许的冷却液侧压降、安装模块中的气流以及目标工作循环。仅比较迎风尺寸或厚度是不完整的技术评估。

应当质疑的常见假设

“更多管始终意味着更强冷却能力。” 更多管可增加潜在传热面积，但前提是冷却液能够均匀到达各管，并且气流可有效利用相应的翅片表面。集流箱损失、风扇限制和空气侧堵塞都可能降低或消除预期增益。

“压降越低越好。” 视设计而定，极低阻力可能与较低的冷却液流速或不足的内部传热有关。目标是在达到所需热性能的同时，符合系统压降预算。

“芯体厚度可以弥补不合适的管距。” 增加厚度会增加面积，但也会延长空气流路。在叠置式冷却包中，下游换热器可能接收到温度更高、速度更低的空气。更厚并不自动意味着更多可用能力。

“清洁芯体测试代表现场表现。” 它无法充分代表污垢积聚、风扇变速运行、振动、海拔、瞬态负荷或冷却液状态劣化。对于非道路设备，具有现场代表性的验证尤其重要。

“相同的芯体几何形状可用于每种冷却液回路。” 即使高流量发动机回路和低流量电池回路具有相似的名义热负荷，适用于前者的芯体也可能与后者不匹配。泵特性和允许压力损失同样重要。

实用的评估流程

技术评估人员可通过从系统要求而非偏好的管密度出发来减少不确定性。确定热负荷及其必须被排出的条件：最高环境温度、冷却液入口温度、冷却液总流量、可用气流、相关时的海拔以及预期污染情况。然后确定可接受的冷却液侧和空气侧压降限值。

接下来，索取将拟议散热器芯体与这些条件联系起来的信息。至少应包括芯体尺寸、管数和管型、管距、翅片规格、流路或流程布置、规定流量和温度下的冷却液侧压降，以及散热测试条件。对于敏感应用，应询问如何评估流量分配，以及该设计是否已在安装后的冷却包中，而非仅作为独立散热器进行了验证。

制造控制同样值得关注。对于铝钎焊芯体，管间距不仅仅是图纸尺寸；在装配和钎焊过程中必须保持一致。尺寸变化会影响翅片啮合、钎焊接头质量、集流箱对准和局部应力。供应商评审应涵盖与预期工况相适应的过程能力、泄漏测试、清洁度控制、材料可追溯性和疲劳验证。企业资质或生产规模方面的声明不能替代针对具体应用的验证。

最后，评估可维护性。考虑外部翅片堵塞、冷却液质量不理想、泵偏离额定流量或机械长时间低速运行时会发生什么。这些条件能够揭示一个看似有前景的散热器芯体设计是否具有足够的实际余量来服务真实应用。

管间距最好被视为耦合热力和液压系统中的一个设计调节手段。最可靠的选型决策来自于将这一手段与实测流量分配、实际压降限值、空气侧行为以及设备实际面临的工作循环联系起来。只有这样，散热器才能从尺寸兼容转变为技术上适用。
