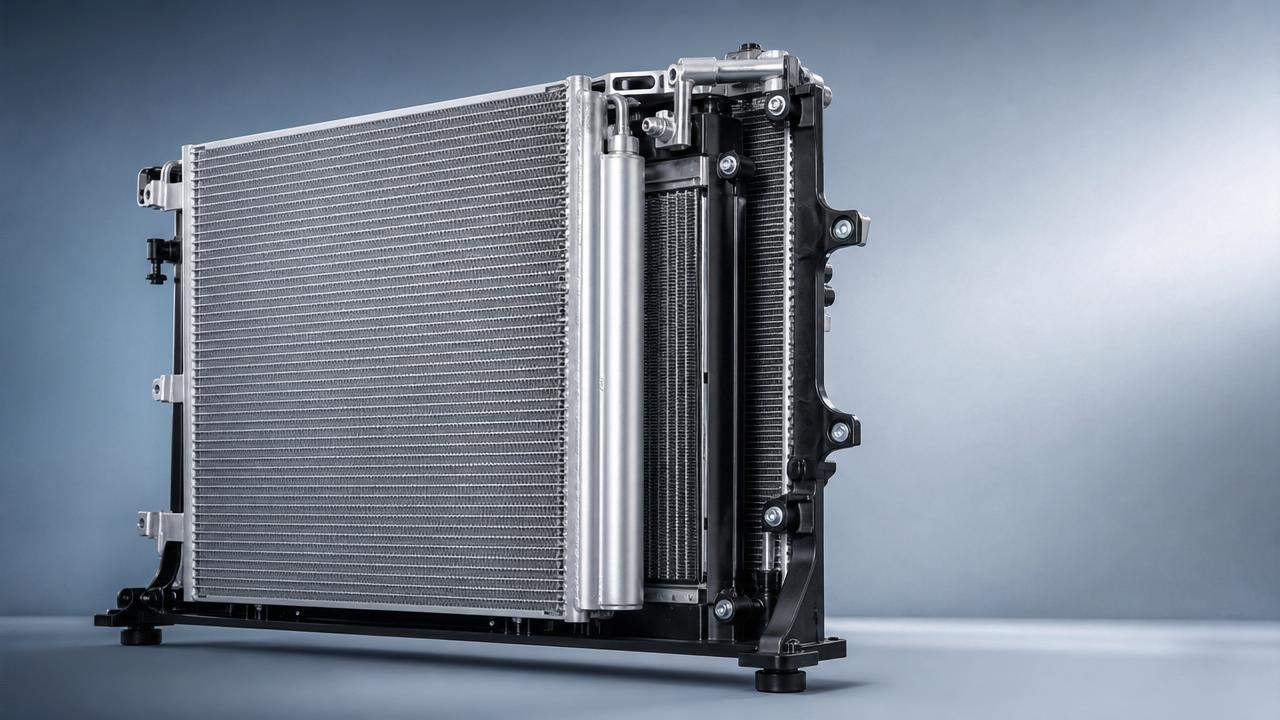

如何选择冷凝器：尺寸、管路设计、气流和制冷剂兼容性

为重型或新能源冷却系统选择冷凝器, 很少只是简单匹配长度, 高度和安装点的问题. 热负荷, 布置空间, 气流表现, 制冷剂类型和使用寿命都会影响一个部件是在现场表现良好, 还是成为系统中的薄弱环节. 在零部件评估中, 更好的决策通常来自于将冷凝器视为一个工作的换热器, 而不仅仅是一个可替换部件.

为什么冷凝器选择在当前冷却系统中至关重要

如今的冷却模块在更紧凑的布置限制和更宽泛的工况周期下运行. 卡车, 工程机械和电动化平台通常面临更高的环境温度, 更大的负载波动和更严格的效率目标.

这改变了冷凝器的评估方式. 一个在纸面上看似合适的部件, 在气流不均或制冷剂流量分配不佳时, 仍可能导致高压侧压力过高, 冷却不稳定或过早疲劳.

这在汽车零部件领域尤其相关, 因为冷凝器必须适配更大的热管理架构, 其中还可能包括散热器, 中冷器, 机油冷却器和集成风扇系统.

拥有多类换热产品经验的企业, 通常能更有效地评估这些相互影响. Liaocheng Xinde Auto Parts Co., Ltd. 成立于2018年, 其业务围绕重卡和新能源模块用散热器, 中冷器, 工程机械散热器及相关冷却部件展开. 这一背景体现了其对一个换热器如何影响其他换热器性能的实际理解.

从真实热负荷开始, 而不仅仅是外形尺寸

芯体尺寸仍然重要, 但其价值在于散热能力, 而不是外观. 更大的冷凝器通常具有更大的迎风面积和更大的内部容积, 但当气流受限或压降上升过多时, 并不总是越大越好.

更有用的问题是, 芯体尺寸是否能够在真实运行条件下匹配系统负荷. 这包括环境温度, 压缩机输出, 车速, 风扇性能和预期怠速时间.

值得关注的芯体尺寸检查项

• 可用于直接气流通过的迎风面积
• 相对于风扇能力的芯体厚度
• 管数和制冷剂流路长度
• 空气侧和制冷剂侧的允许压降
• 与周边模块和结构件之间的间隙

从实际角度看, 在不改善气流的情况下增加厚度, 可能会降低下游排的有效换热. 在紧密堆叠的模块中, 较薄但优化更好的冷凝器可能优于更笨重的替代方案.

管路设计同时影响效率和耐久性

管路设计是冷凝器选择中最具决定性的特征之一. 扁平多孔管, 内部通道几何结构, 壁厚和钎焊质量都会影响制冷剂的冷凝方式, 以及部件承受振动和热循环的能力.

设计良好的管路布局可改善制冷剂在芯体中的分配. 当负荷条件快速变化时, 它也有助于保持稳定的冷凝性能, 这在商用和越野应用中很常见.

管路设计在实际使用中的影响

对于严苛工况周期, 最佳冷凝器通常是性能均衡的产品, 而不是翅片密度最高或理论能力最强的产品. 在某一方面过度优化可能会在其他方面产生薄弱点.

气流往往是隐藏的选型变量

许多冷凝器问题实际上是气流问题. 即使是高质量芯体, 如果进入的空气被阻挡, 回流或因模块布置不佳而偏转, 也无法高效散热.

当冷凝器位于散热器前方或与中冷器共用空间时, 这一点会变得至关重要. 每个部件的空气侧阻力都会改变整个堆叠模块的性能.

在某些评估中, 将冷凝器的气流表现与冷却包中已熟悉的相邻产品进行比较会有帮助, 例如Mercedes-Benz 中冷器 -(1). 这种比较可以明确翅片密度, 排列方式和压力损失如何在整个模块中相互作用.

常见的气流相关风险

• 由导风罩, 支架或格栅几何结构造成的死区
• 怠速或低速运行时的风扇不匹配
• 翅片密度过高导致空气侧阻力增加
• 狭小舱室内邻近部件造成的热浸
• 工程机械环境中的灰尘, 泥浆或碎屑暴露

因此, 可靠的评审应包括安装环境, 而不仅仅是冷凝器单体规格表.

制冷剂兼容性不只是材料勾选项

制冷剂兼容性应从化学层面和工作压力层面同时检查. 不同制冷剂对密封件, 润滑剂, 管路强度, 清洁度和维修流程提出不同要求.

围绕一种制冷剂设计的冷凝器, 在使用另一种制冷剂时可能无法提供相同的可靠性或压力余量. 当平台在传统和更新的制冷剂策略之间转换时, 这一点尤其重要.

值得尽早确认的要点

• 额定工作压力和爆破压力
• 铝材, 涂层, 密封件和接头的兼容性
• 机油和制冷剂清洁度要求
• 接口设计和维修连接标准
• 对泄漏测试和维护流程的影响

如果应用包含长时间运行, 高振动或较高高压侧压力, 兼容性应与耐久性数据一起评估, 而不是孤立评估.

如何以实用方式比较冷凝器选项

可靠的比较方法通常结合图纸评审, 热性能假设, 制造质量和预期现场条件. 只看单一维度可能会掩盖重要的取舍.

供应商能力同样重要. 具备全球供货经验且快速成长的换热器制造商, 通常能够提供更可靠的文件资料, 更广泛的测试支持和更好的批次一致性.

这也是行业买家通常不会只看单张冷凝器图纸, 而会审查完整产品背景的原因之一, 包括相关散热器和中冷器项目.

最终确定选择前的实用下一步

在批准冷凝器之前, 围绕运行边界来组织决策会很有帮助. 记录环境范围, 气流条件, 制冷剂类型, 安装限制, 污染暴露和预期维护间隔.

然后使用同一检查清单比较候选设计. 如果两个选项看起来相似, 应重点关注管路设计, 空气侧阻力和制冷剂侧压力表现, 而不是仅关注名义尺寸.

对于涉及集成冷却包的项目, 审查相邻部件也能提升判断准确性. 在评估整个模块如何处理气流和布置平衡时, 参考Mercedes-Benz 中冷器 -(1)可能会有帮助.

选择合适的冷凝器通常是严谨比较的结果, 而不是快速替换. 当关键参数被清晰梳理后, 下一步决策会更容易: 验证热性能假设, 确认兼容性, 并将候选范围缩小到符合真实工况周期的设计.
