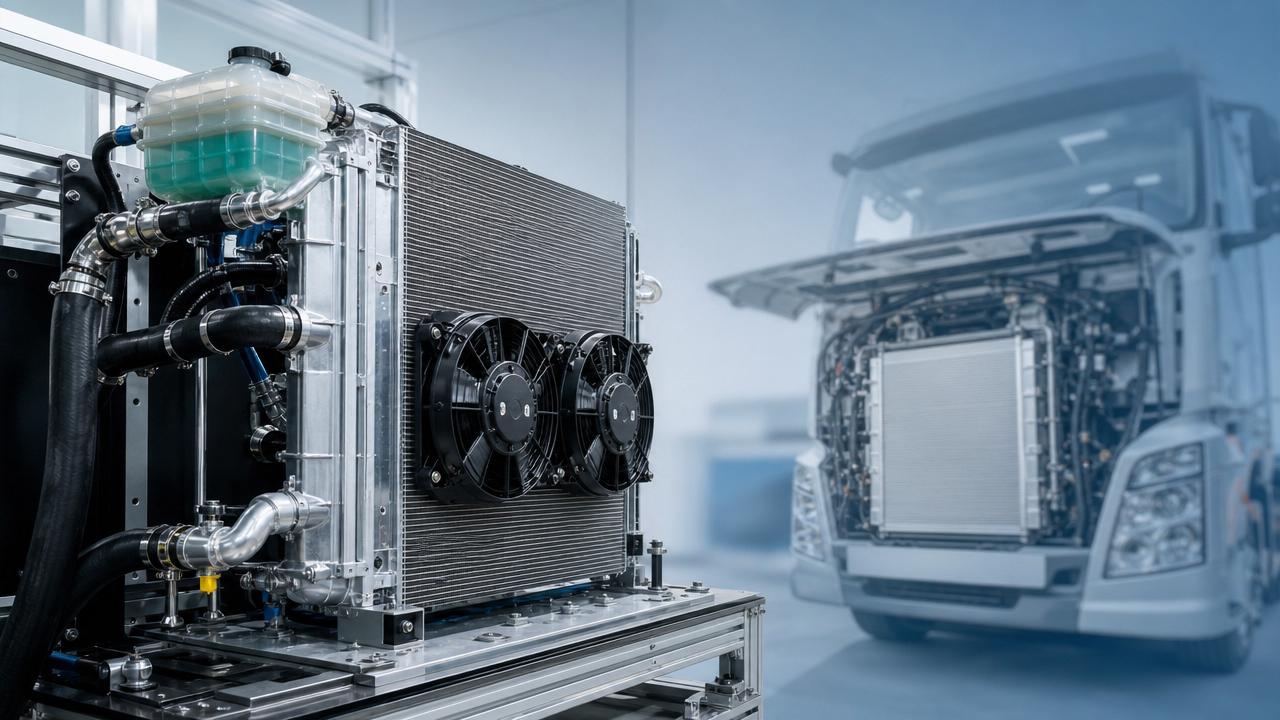

如何判断散热器冷却效率

评估散热器冷却效率, 不能只是一眼查看表面温度或气流情况。对于技术评估团队而言, 准确判断取决于传热性能, 压降, 冷却液流量, 翅片设计, 材料质量以及实际运行条件。无论应用于重型卡车, 工程机械, 还是新能源冷却模块, 了解这些指标都有助于在故障发生前识别性能稳定性, 耐久性和系统兼容性。

在 B2B 零部件评估中, 散热器并不是一个孤立部件。它与风扇, 冷却液泵, 节温器, 软管布局, 中冷器, 冷凝器, 液压油冷却器以及电子控制策略协同工作。因此, 技术上合理的评估必须结合台架数据, 安装审核, 现场负载条件以及长期耐久性指标。

判断散热器冷却效率的核心指标

当散热器能够在规定工况下排出所需热量, 同时保持可接受的压降和稳定的冷却液温度时, 即可认为其效率良好。对于重型卡车和工程机械, 评估通常从 4 个指标开始: 散热量, 冷却液流量, 空气侧阻力和结构一致性。

传热能力和温差

传热性能应通过进口温度, 出口温度, 冷却液流量和空气温升来测量。简单的表面扫描可能会漏掉内部堵塞, 冷却液分布不均或翅片污染等问题。在典型的发动机冷却检查中, 根据负载和环境条件不同, 芯体两端 8℃–15℃ 的冷却液温降可表明换热有效。

技术团队应将散热器性能与所需热负荷进行比较, 而不仅仅是与另一个样品比较。在 25℃ 环境温度下表现良好的部件, 在 40℃ 环境温度下可能会接近极限, 尤其是在矿山, 物流或越野施工应用中, 低速气流较为常见。

压降和冷却液流量稳定性

冷却液压降低并不总是更好。如果内部管路过于通畅, 传热接触时间可能不足。如果压降过大, 泵负载会增加, 循环会变得不稳定。许多评估方案会在 2 个或 3 个流量点定义允许压降, 例如怠速, 额定功率和过载模拟。

下表显示了散热器评估中常用的实用指标。这些数值并非通用的合格或不合格标准, 但它们有助于技术评估人员整理测试数据, 并在可重复条件下比较供应商样品。

关键结论是, 散热器效率是系统结果。具有出色散热量但压降较高的样品, 在整车上仍可能失效。技术团队应在受控环境温度, 稳定发动机负载和一致冷却液浓度下记录数值。

翅片设计, 芯体厚度和材料质量

翅片间距, 百叶窗角度, 管路布局和芯体厚度决定了多少热量可以从冷却液传递到空气。更厚的散热器并不一定更高效。如果气流无法穿透后排, 芯体的一部分就会利用不足, 风扇功率也会增加。

材料一致性同样重要。铝带厚度, 钎焊质量, 塑料水室强度和密封垫稳定性会同时影响冷却效率和使用寿命。对于高振动设备, 尺寸公差和安装刚性可能与热计算同样重要。

技术评估团队的测试方法

可靠的散热器评估通常结合 3 个阶段: 外观检查, 受控性能测试和应用验证。每个阶段回答不同的问题: 部件是否制造正确, 是否在测量条件下达到性能, 以及是否能在目标设备中保持稳定?

步骤 1: 外观和尺寸检查

在进行热测试之前, 检查散热器芯体, 水室, 安装点, 密封区域和管路连接。检查翅片变形, 焊接均匀性, 管路对齐, 支架强度以及是否可能与风扇护罩或车架干涉。

• 根据图纸测量关键尺寸, 注意安装孔位置和进出口方向。
• 检查翅片损坏比例; 可见压伤区域超过 5% 可能会影响气流分布。
• 检查焊接和钎焊区域是否存在裂纹, 未完全连接, 氧化或填料流动不均。
• 确认水箱盖压力等级, 传感器接口, 放水阀位置和软管连接直径。

步骤 2: 在可重复条件下进行台架测试

台架测试有助于将散热器性能与车辆变量分离。受控测试可以设定冷却液流量, 空气速度, 进口温度和环境条件。在供应商之间进行比较时, 应使用相同的风扇转速, 冷却液混合比例和热负荷。

常见测试时长从用于稳定的 20 分钟到用于延长热观察的 2 小时不等。如果稳定后温度曲线持续上升, 则该散热器可能没有足够的散热余量满足应用需求。

推荐数据点

1. 冷却液进口温度, 出口温度和流量。
2. 空气进口温度, 空气出口温度和气流速度。
3. 冷却液侧压降和空气侧压降。
4. 热稳定时间, 通常以 5 分钟间隔记录。
5. 测试后泄漏情况和可见结构变化。

步骤 3: 在实际运行条件下进行现场验证

现场验证至关重要, 因为粉尘, 振动, 发动机舱布置, 负载循环, 海拔高度和风扇控制策略都会改变散热器的表现。以 80–100 km/h 速度进行长途货运的重型卡车, 与低速连续工作 8 小时的挖掘机具有不同的冷却特征。

对于新能源散热器模块, 评估应包括电池包冷却, 电机控制器散热, 泵控制逻辑以及充电或快速加速期间的热管理响应。目标不仅是峰值冷却能力, 还包括系统设计范围内的温度稳定性。

特定应用评估: 重型卡车, 机械和新能源模块

不同车辆对散热器提出不同要求。技术评估应将产品与运行负载, 维护环境, 布置空间和预期维护周期相匹配。适合公路运输的部件, 在采石场或高粉尘施工现场可能无法以同样方式保持耐用。

重型卡车冷却系统

对于重型卡车, 在长坡, 高载荷和高温环境下保持稳定冷却至关重要。散热器必须在散热量和低空气阻力之间取得平衡, 因为风扇介入会影响燃油消耗和发动机响应。

还应审核中冷器匹配。例如, 适用于沃尔沃的 xd035 中冷器, 型号 21649511, 为沃尔沃应用规定了 1020*890*62 的尺寸参数。在评估冷却总成时, 应将中冷器, 散热器和风扇护罩一起检查, 以避免热干扰。

工程机械散热器

工程机械通常在低行驶速度, 高粉尘浓度和频繁负载变化条件下运行。在这种环境中使用的散热器需要良好的防堵性能, 坚固的安装设计和便捷的清洁通道。翅片间距的选择应考虑实际维护情况, 而不仅仅是实验室传热性能。

技术评估人员应纳入振动检查, 抗泥污评估和清洁周期规划。在一些作业现场, 每日目视检查和每周压缩空气清洁周期可以防止因粉尘堆积造成 10℃–20℃ 的温升。

新能源冷却模块

新能源冷却模块需要精确温度控制, 而不仅仅是高散热量。电池, 功率电子器件和电机冷却回路可能需要不同的目标范围, 散热器必须与泵, 阀, 传感器和控制软件协同工作。

评估应包括热冲击期间的响应速度, 在适用情况下与低电导率冷却液的兼容性, 以及反复充放电循环期间的稳定性。低, 中, 高热负荷下的 3 阶段测试可以显示模块是否具有足够的储备能力。

下表总结了在几个典型零部件行业应用中评估优先级的变化。它有助于采购工程师和测试团队避免对每个散热器项目使用同一套通用标准。

主要经验是, 散热器选择应与工况循环相关联。能够讨论运行场景, 布置限制和验证方法的供应商, 通常比只提供尺寸匹配的供应商能提供更好的技术支持。

评估散热器效率时的常见错误

许多冷却问题是由评估不完整引起的, 而不是单个缺陷零件造成的。技术团队可以通过区分部件能力与安装, 冷却液状态, 气流阻塞和控制系统行为来减少误判。

错误 1: 只根据外部温度判断

红外测温工具很有用, 但它们测量的是表面表现。油漆, 氧化, 气流方向和反光表面都可能使读数失真。散热器可能显示可接受的外部温度, 但内部管路已经部分堵塞。

错误 2: 忽视冷却液质量

冷却液浓度, 缓蚀剂和污染物会影响传热。水垢形成会降低效率并增加压降。在实际维护中, 对重载应用通常建议每 6–12 个月检查一次冷却液。

错误 3: 将所有芯体设计视为等同

两个外形尺寸相似的散热器芯体, 可能具有不同的管路结构, 翅片间距, 材料厚度和钎焊一致性。当应用风险较高时, 技术评估应包括样品切割, 材料审核或供应商工艺审核。

实用风险控制清单

• 在选择芯体尺寸之前, 确认峰值负载下所需的散热量。
• 使用实际装配件验证安装点和风扇护罩间隙。
• 在可能的情况下, 在热循环前后进行泄漏测试。
• 使用相同的冷却液混合比例和气流设置比较供应商样品。
• 记录至少 3 个运行点, 而不是依赖单一测试条件。

供应商评估和采购考虑因素

对于采购和技术评估团队而言, 散热器效率只是供应商资格评定的一部分。稳定的制造能力, 交付能力, 响应及时的工程支持和可追溯的质量控制, 决定了冷却部件能否支持长期运营。

聊城鑫德汽车零部件有限公司成立于 2018 年, 注册资本 5 million RMB, 总投资 50 million RMB。公司专注于水箱散热器, 中冷器, 工程机械散热器, 重型卡车零部件和新能源散热器模块的研发, 生产和全球销售。

其业务发展包括获得高新技术企业, 文明诚信企业和消费者信得过单位等荣誉。对于技术买家而言, 这些荣誉是有用的背景信息, 但产品验证仍应基于图纸, 测试数据, 工艺能力和应用匹配性。

供应商批准前需要提出的 5 个问题

1. 供应商能否提供尺寸报告, 压力测试结果和热性能参考?
2. 材料, 管厚, 翅片结构和水室设计是否与目标应用一致?
3. 样品能否在明确的 2–4 周测试和反馈周期内完成评估?
4. 散热器是否与中冷器, 冷凝器和风扇护罩等邻近部件兼容?
5. 供应商是否支持安装, 管路布局, 芯体规格或模块集成方面的定制?

平衡成本, 耐久性和冷却余量

低成本散热器如果在接近热极限的状态下运行, 可能会增加停机时间, 保修索赔和维护人工成本。在重载零部件采购中, 当车辆面临高温, 过载或较长维护间隔时, 10%–20% 的冷却余量可能很有价值。

然而, 过度放大尺寸也存在取舍。更大的芯体可能增加重量, 提高布置难度, 并减少流向其他换热器的气流。最佳选择是由数据验证的平衡设计, 而不是简单的“越大越安全”假设。

准确判断散热器效率的最终建议

要准确判断散热器冷却效率, 应从热负荷要求开始, 然后验证冷却液流量, 压降, 空气侧性能, 翅片设计, 材料质量和实际安装条件。完整评估应包括外观检查, 台架测试和现场验证。

对于重型卡车, 工程机械和新能源冷却模块, 效率必须与工况循环和系统兼容性相关联。合适的散热器可支持稳定的温度控制, 降低故障风险, 并提升采购决策信心。

聊城鑫德汽车零部件有限公司为水箱散热器, 中冷器, 工程机械散热器及相关模块提供冷却部件解决方案。如果您的团队正在评估规格, 替换适配或定制冷却性能, 请联系我们讨论产品详情, 获取技术支持或为您的应用获得定制解决方案。
