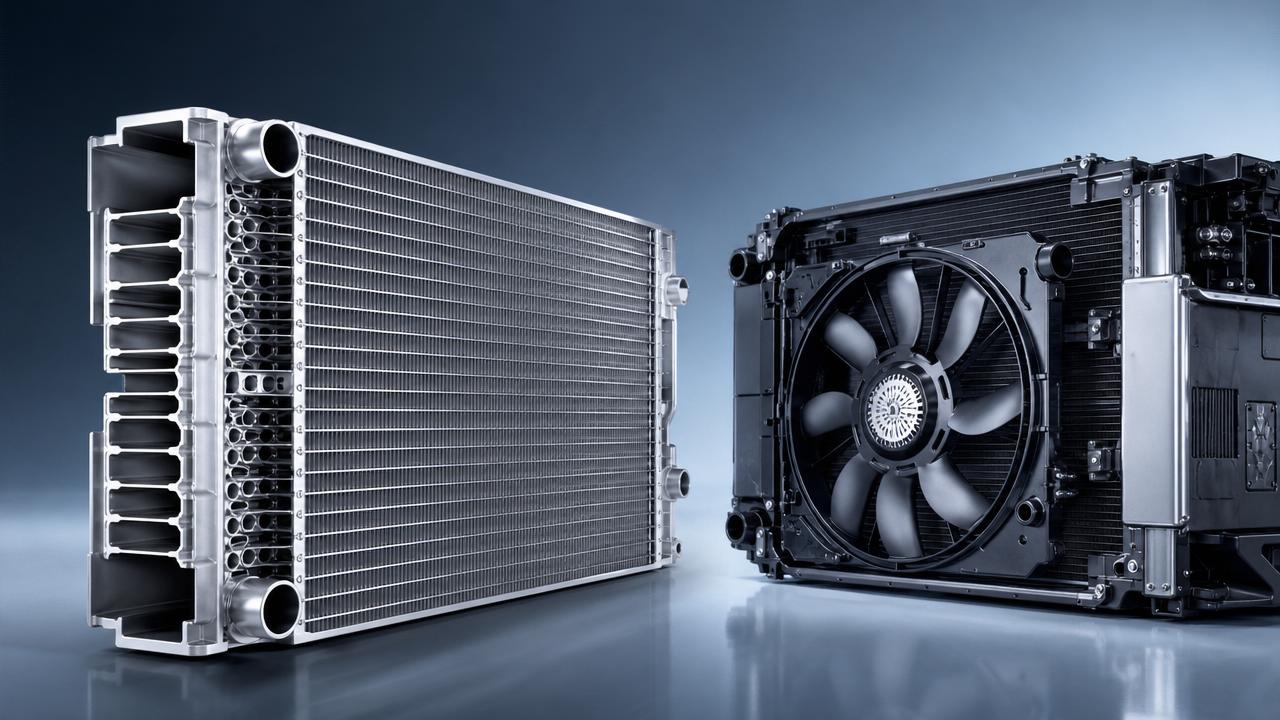

散热器芯体厚度与冷却性能

对于技术评估, 散热器芯体厚度不仅仅是一个尺寸规格. 它直接影响传热效率, 气流阻力, 冷却液容量和长期系统可靠性.

在重型卡车, 工程机械和新能源冷却模块中, 合适的散热器芯体结构有助于冷却系统在严苛热负荷下保持稳定表现.

本文说明散热器芯体厚度如何在实际零部件决策中影响冷却性能, 材料选择, 压力稳定性和应用适配性.

为什么散热器芯体厚度需要采用清单式方法

更厚的散热器芯体并不自动意味着更好的冷却效果. 散热量取决于管路设计, 翅片密度, 气流, 冷却液流量和安装空间.

当气流较强时, 较薄的散热器芯体可能实现高效冷却. 如果空气无法穿过翅片组, 较厚的散热器芯体也可能表现不佳.

基于清单的评估可避免片面决策. 它将散热器芯体尺寸与实际运行负荷, 车辆布置, 风扇能力和耐久性预期关联起来.

对于重型零部件, 这种方法也支持铝制散热器, 铜黄铜设计, 中冷器和模块化冷却总成之间进行一致比较.

散热器芯体厚度与冷却性能清单

在比较用于卡车, 机械, 客车或新能源热管理系统的散热器芯体方案时, 请使用以下清单.

• 在改变散热器芯体厚度之前确认散热需求, 因为发动机输出, 工况循环, 环境温度和负载模式决定冷却要求.
• 仔细检查可用安装空间, 因为更厚的散热器芯体可能与风扇间隙, 导风罩, 支架, 软管或相邻部件发生干涉.
• 评估穿过芯体的气流阻力, 因为厚度过大可能降低空气速度并削弱后部翅片层的传热效果.
• 比较管数和管路几何形状, 而不只是芯体深度, 因为多排结构和管宽会显著影响冷却液接触面积.
• 审查翅片间距和翅片形状, 因为密集翅片可增加表面积, 但也可能滞留灰尘, 泥土, 昆虫和施工现场杂物.
• 测量冷却液流量兼容性, 因为更大的散热器芯体可能增加容量, 但如果管道通道受限, 仍会出现循环不良.
• 核实散热器芯体两端的压力降, 尤其是在高输出发动机中, 泵能力和节温器行为会影响运行稳定性.
• 检查钎焊质量和材料一致性, 因为接头不良会降低导热性, 并在振动和压力循环下产生泄漏风险.
• 将散热器芯体厚度与风扇性能匹配, 因为静压不足会使较厚芯体的效果不如较薄设计.
• 评估使用环境, 因为矿山, 农业和施工应用需要在冷却能力与易清洁性之间取得平衡的芯体结构.
• 检查与增压空气冷却模块的兼容性, 因为位于散热器芯体前方的中冷器和冷凝器会影响进气温度.
• 在确认生产规格前审查验证数据, 包括热性能测试, 泄漏测试, 振动测试和盐雾性能.

芯体厚度如何改变传热

散热器芯体将热量从冷却液传递到金属管, 再传递到翅片, 最后传递给流经的空气. 厚度会影响每个阶段.

增加散热器芯体厚度通常会增加管排数或更深的翅片面积. 这可以提高冷却液容量并增加接触表面.

然而, 空气在穿过芯体时会失去温差. 后部翅片层可能接收到更温暖, 更慢的空气.

这就是为什么散热器芯体设计必须平衡深度, 翅片密度, 管路布局和气流路径, 而不是只依赖厚度.

冷却液侧影响

更厚的散热器芯体可容纳更多冷却液, 从而在负载突然变化时改善热缓冲. 这有助于稳定温度峰值.

但更高的冷却液容量可能延缓暖机并增加系统重量. 如果设计不当, 管路限制也会增加水泵负担.

空气侧影响

气流通常是限制因素. 更厚的散热器芯体需要足够的风扇压力, 才能推动空气穿过每一层翅片.

如果风扇, 格栅或导风罩尺寸不足, 深芯体可能增加阻力并降低有效冷却性能.

不同冷却场景的应用说明

重型卡车和长途车辆

重型卡车在爬坡, 牵引, 怠速和高温行驶期间需要稳定的散热器芯体性能. 热储备很重要.

当与优化翅片, 强力风扇控制和密封导风罩系统配合时, 适度加厚的散热器芯体可能会有所帮助.

聊城信德汽车配件有限公司为重型卡车和严苛车辆平台生产散热器及相关冷却部件.

工程机械

挖掘机, 装载机和起重机通常在多尘, 低速条件下工作. 气流可能不稳定, 污染水平较高.

对于这些机器, 散热器芯体厚度应与可清洁性相匹配. 非常密集的深芯体可能很快堵塞.

更宽的翅片间距, 坚固的管路结构和便于维护的通道, 通常比单纯追求最大厚度能带来更好的实际冷却效果.

新能源冷却模块

新能源汽车需要对电池, 电机, 控制器和辅助回路进行精确热管理. 布置空间通常有限.

散热器芯体厚度必须支持低温回路, 同时不增加不必要的重量或冷却回路压力损失.

中冷器与前端模块相互作用

当中冷器位于散热器前方时, 它会提高进气温度. 这会降低散热器芯体两端的温差.

对于相关增压空气应用, 如奔驰中冷器 等产品应与散热器气流要求一起评估.

散热器芯体选择中常被忽视的风险

认为更多排数总能改善冷却

更多管排会增加散热器芯体深度, 但也可能增加空气阻力. 后排对散热量的贡献可能有限.

始终比较测试性能, 而不是仅凭排数, 宣传厚度或外观来判断.

忽视风扇静压

适用于薄散热器芯体的风扇, 可能无法推动足够空气穿过更厚的芯体总成.

在批准更深的替换散热器芯体之前, 检查风扇曲线数据, 导风罩密封, 叶片状态和运行速度.

忽视翅片堵塞

灰尘, 纤维, 泥土和昆虫会降低翅片效率. 当散热器芯体密集且难以清洁时, 问题会更加严重.

维护可达性应被视为冷却设计的一部分, 尤其适用于越野和工程机械应用.

忽视材料和制造质量

散热器芯体厚度无法弥补钎焊薄弱, 翅片不均, 管路强度差或低质量铝材的问题.

泄漏, 腐蚀和振动疲劳通常来自制造缺陷, 而不是芯体尺寸不正确.

芯体评估的实用执行指南

实际的散热器芯体决策应结合设计数据, 运行条件和检查结果. 尽可能使用测量数据.

1. 在比较散热器芯体规格之前, 记录发动机功率, 冷却液温度目标, 环境温度范围和工况循环.
2. 准确测量现有芯体厚度, 翅片间距, 管排数, 入口尺寸, 出口尺寸和安装尺寸.
3. 检查当前冷却问题是否来自容量不足, 翅片堵塞, 气流弱, 冷却液污染或节温器故障.
4. 要求提供可比气流和冷却液流量条件下的性能数据, 而不只是目录尺寸或外观样品.
5. 检查样品质量, 包括翅片对齐, 焊接一致性, 主板强度, 水室密封和耐压性能.
6. 验证与周边部件的装配适配性, 因为散热器芯体厚度变化会影响软管, 风扇护罩, 冷凝器和中冷器.
7. 根据工作现场条件规划维护间隔, 尤其是在杂物堆积会降低通过散热器芯体气流的环境中.

如何比较薄型, 标准型和厚型散热器芯体设计

薄型散热器芯体设计适用于气流较强, 空间有限且热负荷适中的场景.

它们可以减轻重量并改善空气穿透性, 但在重载连续工况下可能缺乏热储备.

当车辆布置和冷却需求保持不变时, 标准散热器芯体厚度通常是最安全的替换选择.

它通常能保持气流平衡, 安装兼容性, 风扇效率和原系统行为.

厚型散热器芯体设计适用于热需求更高且风扇系统能够克服额外阻力的情况.

它们需要仔细验证气流, 压力降, 振动耐久性和前端模块布置.

规格批准前的最终清单

• 以可测量的术语定义冷却目标, 包括冷却液温度, 运行负载, 环境条件和安全裕量.
• 只有在确认气流能力, 风扇静压和导风罩密封状况后, 才选择散热器芯体厚度.
• 平衡传热面积与可维护性, 尤其适用于暴露于灰尘, 泥土, 秸秆或道路杂物的车辆.
• 在批准批量生产前确认材料质量, 钎焊可靠性, 耐腐蚀性和压力测试结果.
• 审查整个冷却模块, 因为冷凝器, 中冷器, 油冷器和格栅会影响散热器芯体性能.

结论和行动指导

散热器芯体厚度是冷却性能的关键因素, 但它需要与气流, 冷却液流动, 材料和安装设计协同发挥作用.

最佳散热器芯体并不总是最厚的. 它是与热负荷, 风扇能力和使用环境相匹配的设计.

在确认规格之前, 比较测试数据, 检查制造质量, 并验证其与完整前端冷却模块的装配适配性.

聊城信德汽车配件有限公司为散热器, 中冷器, 工程机械散热器和新能源模块应用提供实用的部件解决方案.

使用此清单选择散热器芯体设计, 以便在严苛运行条件下实现稳定冷却, 可靠耐久性和更好的长期性能.
