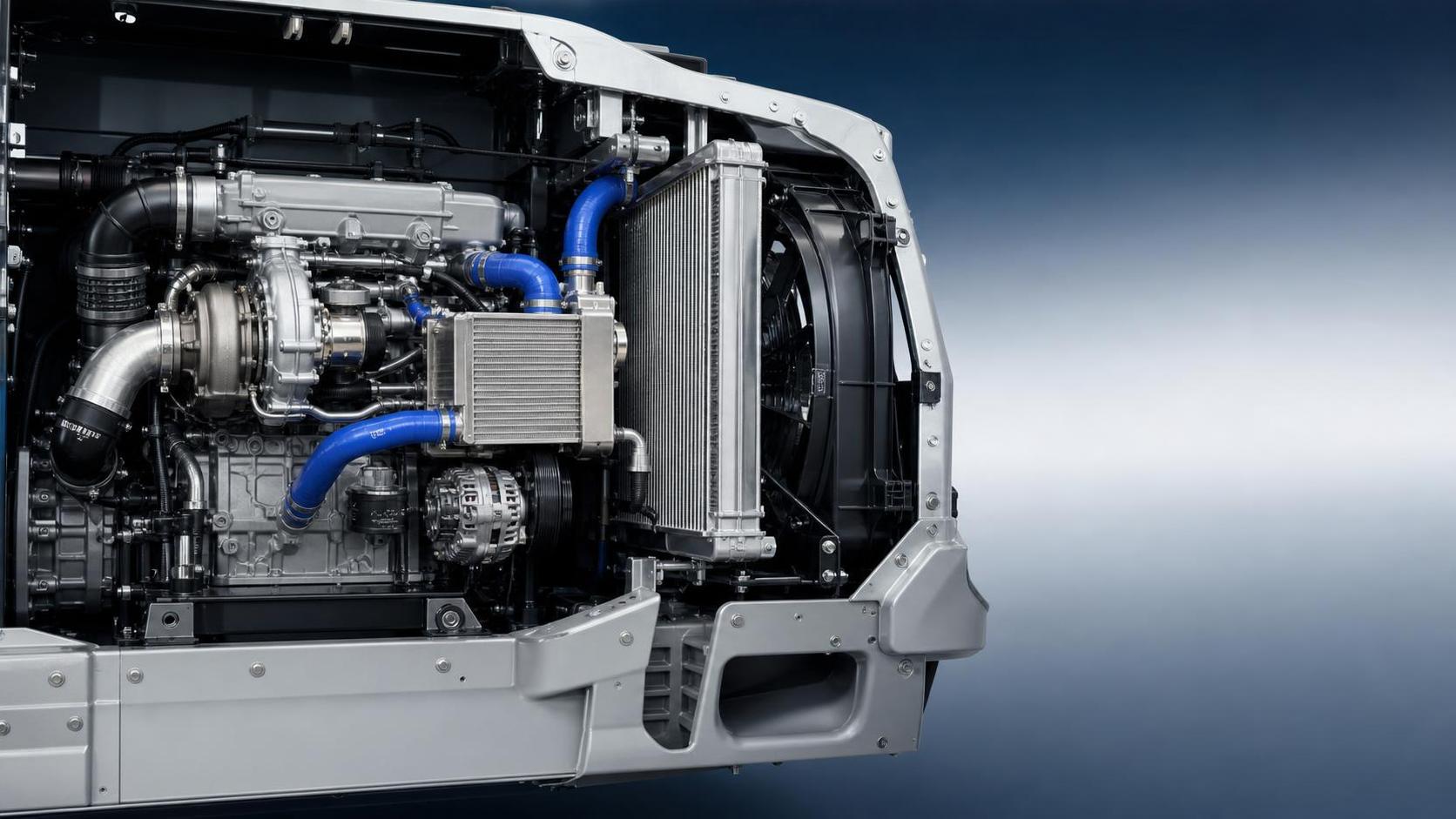

适用于狭小发动机舱的空对空或水对空气中冷器

狭窄的发动机舱可能会使一个简单的增压空气冷却决策变成一个会产生实际后果的布置难题。从理论上看，发动机可能拥有足够的功率，涡轮增压器尺寸可能选择正确，车辆也可能已经配备了散热器组件——但在车辆重载运行时，尤其是在低车速或高环境温度条件下，进气温度仍会上升。第一反应往往是安装能够物理容纳的最大空对空中冷器。实际上，这种选择可能会限制散热器气流、增加导风难度、提高压降，或造成在布置阶段未显现的维修可达性问题。

水对空系统之所以看起来具有吸引力，是因为增压空气芯体可以布置在靠近发动机的位置，且不需要直接的前部气流。但它们会引入第二个冷却回路、水泵、软管、换热器，以及更多需要评估的热相互作用。正确答案并不由“水对空在狭小空间中更好”这一简单规则决定。它取决于工况循环、可用气流、散热路径、维护要求，以及应用实际所需的短时热缓冲能力。

从热量路径开始，而不是芯体尺寸

两种中冷器执行相同的基本任务：在压缩进气进入发动机之前，移除其中的热量。较冷的增压空气密度更高，有助于实现更稳定的燃烧，并帮助降低与高进气温度相关的热负荷。不同之处在于，热量离开进气后所经过的路径。

在空对空布置中，高温压缩空气流经中冷器芯体，并将热量直接传递给流经外部翅片的环境空气。该系统机械结构简单：增压管路、芯体、安装支架，以及经过合理管理的进风和出风导流。其成功与否在很大程度上取决于通过芯体的空气质量流量。

在水对空布置中，增压空气将热量传递到液体冷却液回路中。随后，冷却液将热量带至独立的低温换热器，在那里将热量排放至环境空气。根据布置方式，该回路还可能包括水泵、储液罐或排气点、软管、接头、传感器和控制逻辑。增压空气芯体本身的迎风面积可以更小，但在纳入所有辅助部件后，完整系统不一定更小。

这种区别在狭窄的舱体内至关重要。问题不只是中冷器能否安装在发动机附近。真正的问题在于，整条热量路径能否在不使另一台换热器气流不足、不积存空气，或不造成车辆无法承受的维护负担的情况下运行。

空对空布置何时仍是实用选择

当存在清晰的前部气流路径，并且能够在不影响主散热器、冷凝器、机油冷却器或其他模块的情况下分配足够的芯体面积时，空对空冷却通常是更可靠的选择。由于不需要循环泵或专用冷却液回路，它的故障点更少。对于预计将在稳定负载下长时间运行的应用，这种直接散热路径可能是一项优势：热量持续从增压空气传递至环境气流，而不是先储存在冷却液中。

常见限制是布置深度。安装在散热器组前方的芯体必须争夺气流，并占用宝贵的前部面积。安装在另一台换热器后方的芯体会接触到预热空气。侧置式或远置式芯体可以避开主冷却组，但随后需要依靠精心设计的导风、压力恢复和排风气流。仅仅让芯体暴露于车身开口处，并不能保证有有效气流通过它。

在选择空对空方案之前，应检查车辆在最苛刻运行工况下的实际气流路径。行驶风和风扇驱动气流的表现不同。持续高速行驶的车辆可能具有有利的冲压进气条件，而长时间爬坡、怠速、机动操作或低行驶速度运行的设备，则更加依赖风扇性能和风罩设计。如果风扇无法有效地将空气抽过整个冷却组，增加一个较厚的中冷器芯体可能会恶化整个系统的冷却效果。

当具备以下条件时，空对空通常是有力的候选方案：

• 从进风口到出风口存在直接且相对洁净的气流路径。
• 可用迎风面积充足，且不会降低散热器效率。
• 车辆承受的是持续负载，而非仅有短时增压事件。
• 维修简便和较少的部件数量很重要。
• 增压管路可以保持足够短，以避免不必要的容积和压力损失。

一个反复出现的错误是仅凭外形尺寸判断安装方案。芯体厚度、翅片密度、水室形状、增压管路过渡段、导流罩，以及风扇运动所需的间隙都会影响最终结果。更大的芯体可以提供更大的表面积，但也可能造成更大的空气侧阻力。在叠层冷却模块中，最佳选择通常是能够保持气流平衡的芯体，而不是尺寸尽可能大的装置。

水对空如何改变布置方案的讨论

当发动机舱在增压空气路径附近几乎没有前部空间、通往前置芯体的管路布置不现实，或发动机经历可从液体回路热容量中受益的短时高负载事件时，水对空中冷尤其有用。紧凑型增压空气芯体可以安装在靠近进气歧管或压缩机出口的位置。这可以缩短加压空气路径的长度和内部容积。

这种近距离布置可以提高布置灵活性，但不应将其误认为具有无限冷却能力。冷却液吸热很快，这意味着水对空系统可能在短时峰值负载期间很好地控制进气温度。然而，在长时间牵引或持续重载循环中，除非远置换热器能以相同速率排出热量，否则冷却液温度会上升。一旦低温回路发生热饱和，进气空气方面的收益就会下降。

因此，应将水对空方案作为完整的热管理回路进行评估。增压空气芯体只是决策的一部分。应审查远置换热器位置、风扇支持、冷却液流量、软管长度、压力损失、加注和排气点，以及水泵的位置。水泵位置不佳会使排气变得困难。过长的软管会增加容积和压力损失。急弯或尺寸不足的管路会降低循环流量。即使换热器看似暴露在开放空间中，若放置于低压的车底区域，也可能无法获得足够气流。

液体回路还增加了运行依赖因素。水泵故障、软管泄漏、空气滞留、连接器问题和冷却液污染都可能降低性能。当系统设计便于接近和检查时，这些问题是可管理的，但在选型时应如实考虑。只有当回路其余部分能够在不过度拆卸的情况下完成安装、排气、检查和维护时，靠近发动机的紧凑芯体才是一项优势。

适用于狭窄舱体的更实用比较

这一比较说明了为何必须对“狭窄”作出精确定义。一个舱体可能在发动机周围空间紧张，但在散热器支架前方拥有未利用的空间。另一个可能有可用的前部面积，却没有可行的方法将空气导入和导出中冷器。第三个可能在主冷却组中没有空间，但有足够的受保护空间用于远置低温换热器及其管路。即使都被称为有限空间，这些也是不同的布置问题。

增加另一台换热器前，检查现有冷却组

许多选型错误始于将中冷器视为一个独立部件。实际上，它通常会成为共享冷却组的一部分。任何新增换热器都可能改变到达其后方装置的空气温度和压力。散热器随后可能接收到更热的空气或更少的空气量。风扇可能在更高的工作点运行。杂物堆积也可能变得更难识别和清理。

在选择配置之前，先绘制当前布置图。记录换热器顺序、可用深度、风扇与芯体的间隙、风罩覆盖范围、进风开口、出风开口以及可能的杂物路径。注意局部密封、旁通间隙、损坏的泡沫、缺失的面板，或冷却组周围的开放空间。空气会沿阻力最小的路径流动。如果它能够绕过芯体，它就会这样做，而中冷器表面上可见的迎风面积也就不那么有意义。

散热器尺寸也会影响可用的布置包络空间。例如，当某冷却模块包含一个标示尺寸为 1020 × 1058 × 56 的散热器，如与适用于 FREIGHTLINER 的 XD91203 散热器相关联的产品，在假定可以增加另一块全宽芯体之前，需要检查周边间隙、冷却组顺序和安装结构。该零件本身是散热器而非中冷器，但它说明了一个有用的原则：由于水室、支架、软管出口、风扇罩几何形状和维修可达性不同，一个名义上较大的冷却部件可能留下截然不同的可用空间。

不要仅以车辆应用名称作为装配决策依据。即使在同一车型系列中，冷却组件和安装细节也可能不同。应确认所评估具体配置的实际尺寸、连接位置、安装点和周边部件。

利用工况循环避免错误的水对空决策

水对空系统有时因其在短暂测试中表现良好而被选用，随后却在持续作业中令人失望。这通常发生在评估只关注初始进气温度降低，而未考虑冷却液回路中的热量积累时。液体回路能够在一段时间内吸收大量热量，但最终必须通过自身的换热器排出这些热量。

将运行工况划分为现实的阶段。考虑冷启动、低速机动、持续高负载运行、恢复阶段、停机后的热浸，以及重复加速或起升事件。询问车辆是在气流充足条件下运行的时间更多，还是在气流不足条件下运行的时间更多。布置在有利气流区域的远置换热器可能很好地支持持续作业。同一换热器若布置在高温散热器排风之后，则可能无法达到同样效果。

对于空对空系统，应考虑相反的问题：芯体在高速运行时可能看似足够，但在低车速下性能不足。如果发动机负载保持较高而车辆速度较低，风扇能力和风罩完整性就成为决策的核心。在这种运行模式下，前置中冷器只有在风扇能够连同冷却组其余部分一起将空气抽过它时才可能有效。

实用选型流程

首先定义允许的布置包络空间，其中应包括维修间隙，而不仅是安装间隙。记录芯体的最大宽度、高度、厚度、管路布置空间，以及卡箍、清洁和拆卸所需的操作空间。然后识别每一个换热器可获得气流的位置，包括前部冷却组、侧部开口、适用时的车顶或后部区域，以及受保护的远置位置。

接下来，评估最重要运行条件下的散热能力。对于空对空方案，估算芯体接触的是环境空气、预热空气还是风扇驱动空气。对于水对空方案，应同时评估增压空气芯体和低温换热器；仅评估其中之一会得出不完整的答案。

随后审查两侧的压力损失。过大的增压空气压降会影响涡轮增压器运行工况和发动机响应。对于空对空系统，空气侧阻力可能减少流经下游冷却器的流量。对于水对空系统，冷却液侧阻力可能限制水泵流量，而阻力过大的远置换热器也可能带来自身的气流损失。

最后，评估故障模式和维护。如果车辆在多尘条件下作业，暴露的空对空芯体必须便于清洁。如果其运行环境使软管检查和冷却液维护较为困难，水对空回路可能增加可避免的风险。选型应反映能够持续维护的方案，而不仅是一次性能够安装的方案。

一个问题通常能让决策更清晰

请问：在工况循环中最严苛的阶段，热量能够可靠地排往何处？如果答案是“直接进入一条洁净且管理良好的环境气流路径”，空对空中冷器通常是更简单、更耐用的布置。如果发动机舱妨碍了实用的直接空气芯**置，但可以正确布置、冷却和维护专用低温回路，水对空可能提供更优的整体布置。

在狭窄舱体内，两种设计都不应仅凭其声誉而被选定。空对空方案必须通过气流和冷却组集成来证明其价值。水对空方案必须通过完整回路容量、水泵可靠性和可维护的管路布置来证明其价值。将中冷器视为整个冷却系统的一部分——而非孤立的升级部件——通常可以避免为解决进气温度问题却引发新的散热器、风扇或维护问题这一代价高昂的妥协。
