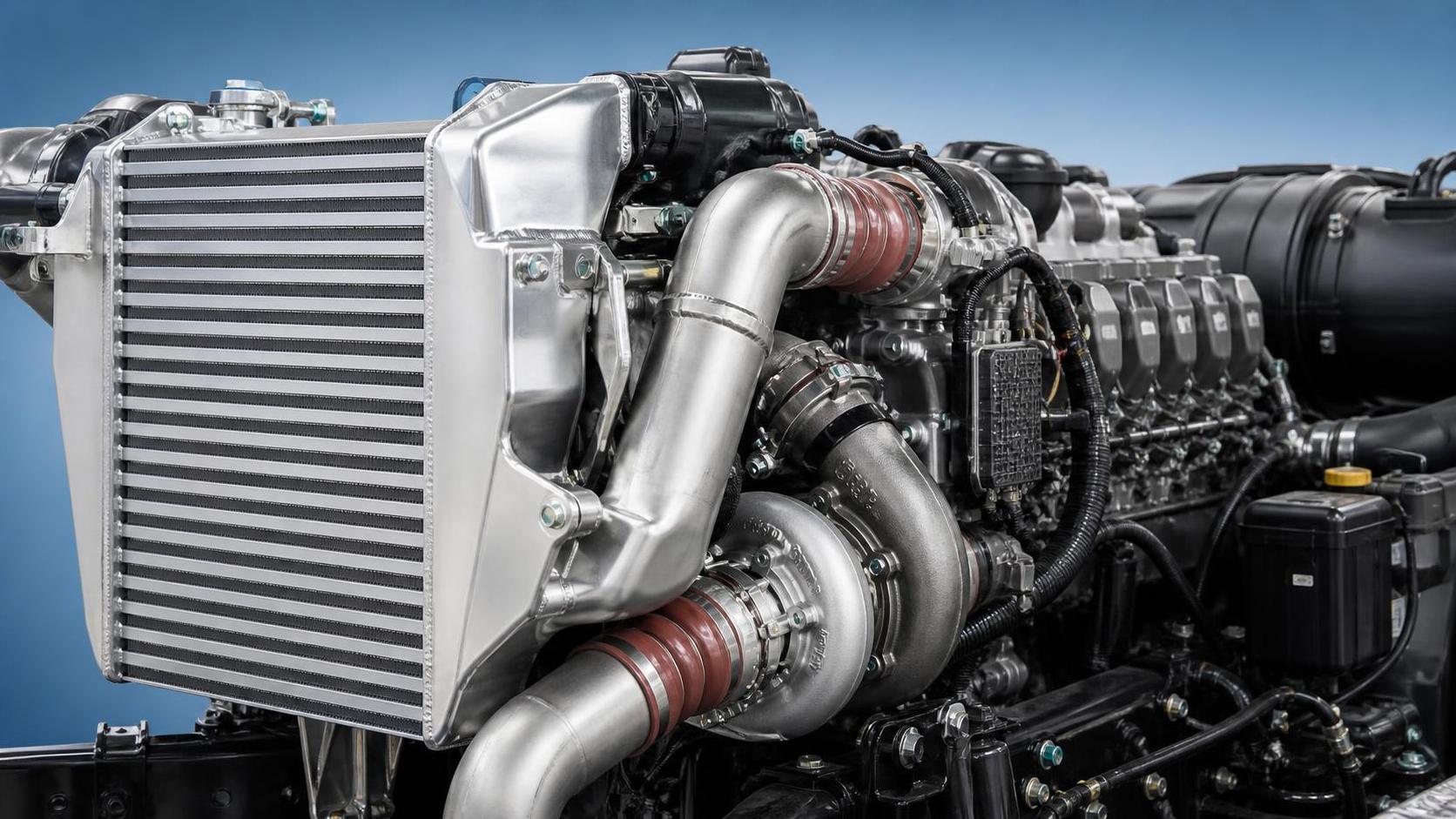

中冷器压降如何影响增压发动机响应

在增压发动机中,中冷器有一项显而易见的任务:在压缩后的进气到达气缸之前降低其温度。然而,对于技术评估人员而言,较不显眼的结果往往同样重要。增压空气冷却器上的每一千帕压降,都会改变实际到达进气歧管的压力、涡轮增压器所需承担的功,以及发动机在负载变化时的响应表现。

因此,中冷器压降不仅仅是流量台架上的一个数据。在重型卡车、工程机械及其他高负载应用中,它会影响瞬态扭矩、涡轮增压器运行裕度、燃油消耗、排气温度控制以及标定稳定性。散热性能优异但阻力过大的冷却器,可能会降低增压空气温度,同时却使涡轮系统必须更努力地工作,才能提供所需的歧管压力。反之,阻力极低的芯体虽然可以保持增压响应,却可能使进气中保留过多热量。

工程设计的任务是在真实运行条件下选择能够兼顾这两方面的中冷器,而不是孤立地优化某一个实验室指标。

压气机出口压力并不等于发动机端压力

压降是指中冷器入口处的增压空气压力与其出口处压力之间的差值。它源于内部流道沿程摩擦、集流箱处的气流分离、流向变化、翅片和管路几何形状、截面积突变,以及使用过程中积累的污染物。如果压气机出口产生的绝对压力为250 kPa,而下游中冷器出口的绝对压力为235 kPa,则该系统在冷却器及相关连接部位损失了15 kPa压力。

这种损失之所以重要,是因为发动机对进气歧管压力作出响应,而不是对压气机排气压力作出响应。为保持相同的气缸充气量,涡轮增压器必须将其出口压力提高到足以补偿该阻力的程度。在稳态运行时,控制系统可通过增加可变截面叶片开度、关闭废气旁通阀、提高轴转速,或根据系统架构由电动压气机提供辅助来实现这一目标。表观增压目标仍可能达成,但代价是更高的压气机功耗。

在瞬态工况下,这种影响更为直接。当满载卡车爬坡时驾驶员请求扭矩,或液压机械突然承受负载时,涡轮增压器需要时间和排气能量来加速。阻力较大的中冷器会提高压气机所需的压比。这可能延缓可用歧管压力的建立,尤其是在涡轮能量有限的低发动机转速下。

为什么较小的压力损失会改变增压发动机响应

人们很容易仅根据阻力的绝对值来判断其影响。实际上,其影响取决于发动机增压水平、压气机图谱位置、质量流量需求、控制策略和工况循环。对于涡轮增压器储备充足的发动机而言,某一压降可能是可控的;但对于已经接近压气机转速、喘振或涡轮流量极限的应用而言,它可能十分显著。

有三种响应机制值得关注。

1. 压气机功耗增加

为了克服中冷器压降,压气机必须为相同的进气歧管目标压力产生更高的排气压力。更高的压比往往会提高压气机出口温度和轴功率需求。这形成了一种工程权衡:由于空气进入中冷器时温度更高,中冷器会带走更多热量,但其中部分额外热量本就是涡轮增压器产生的。

在高负载下,这部分额外功耗可能使压气机进入效率较低的区域。其结果可能是更高的排气背压、更高的涡轮驱动需求,或更窄的热裕度。仅观察中冷器阻力通常无法体现这种代价;它会反映在整个进气路径的运行表现中。

2. 负载阶跃后的压力恢复较慢

增压空气系统具有容积。压气机、管道、中冷器集流箱、芯体流道、进气歧管和连接软管构成了一个加压系统,每当增压压力升高时都必须进行充气。压气机与歧管之间的阻力限制了压力向下游传递的速度。阻力较大的芯体可能如同瓶颈,在加速过程中造成上游压力与气缸可获得压力之间更大的差异。

这并不意味着应简单地将中冷器芯体容积降至最低。过度减小容积可能会损害换热面积,或造成过高的局部流速。更合理的设计目标是可控的内部容积与平稳、分布均匀的流道相结合。

3. 高需求工况下可用空气流量降低

压降通常会随质量流量非线性上升。在中等发动机负载下,某个芯体可能看似可以接受。但在峰值扭矩、高环境温度、高原补偿或再生相关运行条件下,空气流量可能急剧增加,阻力的影响也会显著放大。因此,单一低流量测试点不足以用于技术选型。评估人员应要求提供覆盖预期空气质量流量范围的压降曲线,并在相关入口温度和压力条件下进行评估。

冷却性能与阻力必须结合评估

中冷器是换热器,而不仅仅是空气导管。其芯体必须在保持可接受压降的同时,将压缩空气中的热量传递给环境气流、冷却液或其他冷却介质。更大的换热表面积能够改善降温效果,但高密度翅片、狭窄流道和较长的流动路径会增加阻力。“最佳”芯体未必是在静态台架测试中出口温度最低的芯体。

更有价值的评估应考虑最终的进气充量密度。密度同时受温度和压力影响。冷却空气会提高密度;压力损失则会降低密度。这种平衡可通过理想气体关系进行概念性表达:

空气密度与绝对压力成正比,与绝对温度成反比。

因此,中冷器设计应根据输送至发动机的空气密度进行评估,而非仅看降温幅度。如果一种设计的冷却效果略好,但造成显著更大的压力损失,其净密度收益可能低于预期。正确的比较还应包括为恢复损失压力所需的额外压气机功。

对于重载应用,持续热浸又增加了一层考量。在测试开始时表现良好的芯体,在长时间爬坡、运输或高液压需求之后可能表现不同。理想的装置能够保持稳定的热效率,同时不会造成迫使涡轮系统进入不利运行状态的阻力。

芯体几何结构:权衡形成之处

大多数压降特性早在冷却器装车之前就已经确定。它们源于芯体结构、集流箱设计、制造一致性和安装几何结构。

  • 管路或流道尺寸:较小的水力直径可通过增加表面接触和湍流来强化传热,但也会增大摩擦损失。流道形状同时影响速度分布和边界层行为。
  • 流动长度:较长的内部流道提供更多换热机会,但通常会增加压力损失。理想长度取决于可用迎风面积、冷却空气速度和所需工况点。
  • 翅片结构:内部扰流器结构可促进传热,但过于激进的设计可能造成不必要的阻力。外部翅片密度也必须与耐粉尘能力及冷却模块中的气流相平衡。
  • 集流箱和储气室设计:即使芯体设计良好,若进出口储气室无法均匀分配空气,其性能也可能不佳。分配不良会导致局部高速区、死区,以及芯体各区域热负荷不一致。
  • 接口过渡与管路:突变的软管台阶、尺寸不足的连接件、小半径弯管和未对准的接头,都会在芯体之外增加显著损失。系统压降应包括已安装的总成,而不仅仅是裸中冷器。

对于比较替换件的评估人员而言,仅有尺寸兼容性还不够。安装位置、连接直径、储气室方向和表观芯体厚度无法反映内部流道设计。某个零件可能在物理上能够安装,却会改变增压系统的压力损失特性和热性能。

如何正确解读压降数据而不被误导

只有在明确测试条件的情况下,公开的压降数据才有价值。应确认该数值是否采用干燥空气测得、测试时的质量流量是多少、入口压力和温度是多少,以及测量是否包含储气室、接口或连接管道。以不同单位报告的结果应谨慎进行标准化:kPa、mbar、psi和英寸水柱未经换算不能直接互换。

更重要的是,要区分部件测试结果与已安装系统结果。洁净的实验室芯体可能显示出较低阻力,但车辆安装后,软管、卡箍、谐振器、传感器、弯头以及受布置限制形成的过渡段都会增加压降。在非道路机械中,粉尘、油雾和外部杂物还会随时间进一步改变空气侧和增压空气侧的性能。

一项可靠的技术评审通常包括以下问题:

  1. 在额定功率和瞬态扭矩需求下,预期的最大增压空气质量流量是多少?
  2. 必须达到何种歧管压力,以及在可接受的涡轮转速裕度下可获得的压气机排气压力是多少?
  3. 在标称流量和峰值流量下,适当的压降限值是多少?
  4. 在相同运行点下,出口温度如何变化?
  5. 在实际冷却模块中安装后,该设计能否保持可接受的流量分布?
  6. 当污垢、振动、热循环和软管老化进入使用工况后,会发生什么?

这些问题使讨论从孤立的“低压降”主张转向具有依据的系统决策。

瞬态响应并非仅仅是中冷器问题

当增压响应不佳时,中冷器可能是影响因素之一,但不应成为默认诊断结论。受阻的空气滤清器、增压空气软管泄漏、储气室开裂、卡箍松动、涡轮侧限制、EGR运行特性、可变几何执行器故障、进气节气门工作状态和标定限制,都可能产生类似症状。测量冷却器两侧的压力差比单纯目视检查更具参考价值。

对于现场检查,压力传感器应尽可能靠近中冷器进出口布置,并在受控负载扫描过程中记录读数。将实际差压与预期曲线进行比较,可判断问题是芯体阻塞、下游堵塞,还是更广泛的涡轮增压问题。同时还应记录冷却器两侧的温度,因为低阻力但冷却不足的芯体同样会在热负载下削弱扭矩输出的一致性。

泄漏测试仍然至关重要。泄漏不会产生与芯体堵塞相同的阻力特征,但它会迫使涡轮增压器更加努力地工作,并使响应感觉同样迟缓。诊断目标是区分压力损失与压力泄漏。

卡车和工程设备的应用考量

重型卡车通常会长时间处于接近高扭矩的工况,因此持续热性能和适度阻力都不可或缺。工程设备面临另一种同样严苛的工况特征:突发负载变化、可变发动机转速、高粉尘暴露、紧凑的冷却模块,以及有时限制迎风气流的低车速。在这些环境中,外部翅片堵塞会降低冷却性能,而内部污染或机油夹带则会改变增压空气侧流动。

冷却模块同样重要。与散热器、机油冷却器、冷凝器或电池热管理模块相邻布置的增压空气冷却器,运行于共享的气流环境中。提高某一换热器的翅片密度可能减少另一换热器可获得的气流。技术选型必须考虑完整模块,而不能将中冷器视为孤立部件。

聊城新德汽车配件有限公司为重型卡车和新能源应用开发散热器、中冷器、工程机械散热器及相关热管理部件。对于替换件和平台评估工作而言,这种制造专业化的实际价值在于考察芯体结构、储气室几何形状、密封完整性及其在冷却模块中的集成这一完整组合,而不仅仅是匹配外部尺寸。

在评估诸如MERCEDES-BENZ等特定车型的选项时,评估人员应确认目标发动机型号、增压空气管路布置、传感器配置、安装方式以及所需气流范围。相似的车型系列可能采用不同的增压目标和冷却模块布局,因此仅凭外观互换性进行选型并不可靠。

实用验收框架

在批准中冷器设计之前,应设定目标范围,而不是追求某一个极限值。明确允许的压降曲线、所需的出口温度性能、爆破和疲劳要求、气流分布标准以及安装限制。随后,在具有代表性的发动机运行点上验证该装置,包括高流量工况和热浸暴露条件。

应特别关注重复性。管路钎焊、翅片成形、储气室焊接、内部清洁度或接口几何形状的差异,都可能导致量产零件偏离原型性能。因此,技术上合理的规范应包括检验和验证方法,而不仅仅是标称尺寸。

最成功的中冷器设计在使用中往往并不起眼:发动机能够毫不迟疑地达到请求扭矩,进气温度保持受控,涡轮增压器无需仅为克服进气路径损失而在其图谱边界运行。实现这一结果,需要将压降视为系统级变量。气流顺畅性、散热能力、结构耐久性与实际安装条件之间的平衡,最终决定了增压发动机的响应表现。
