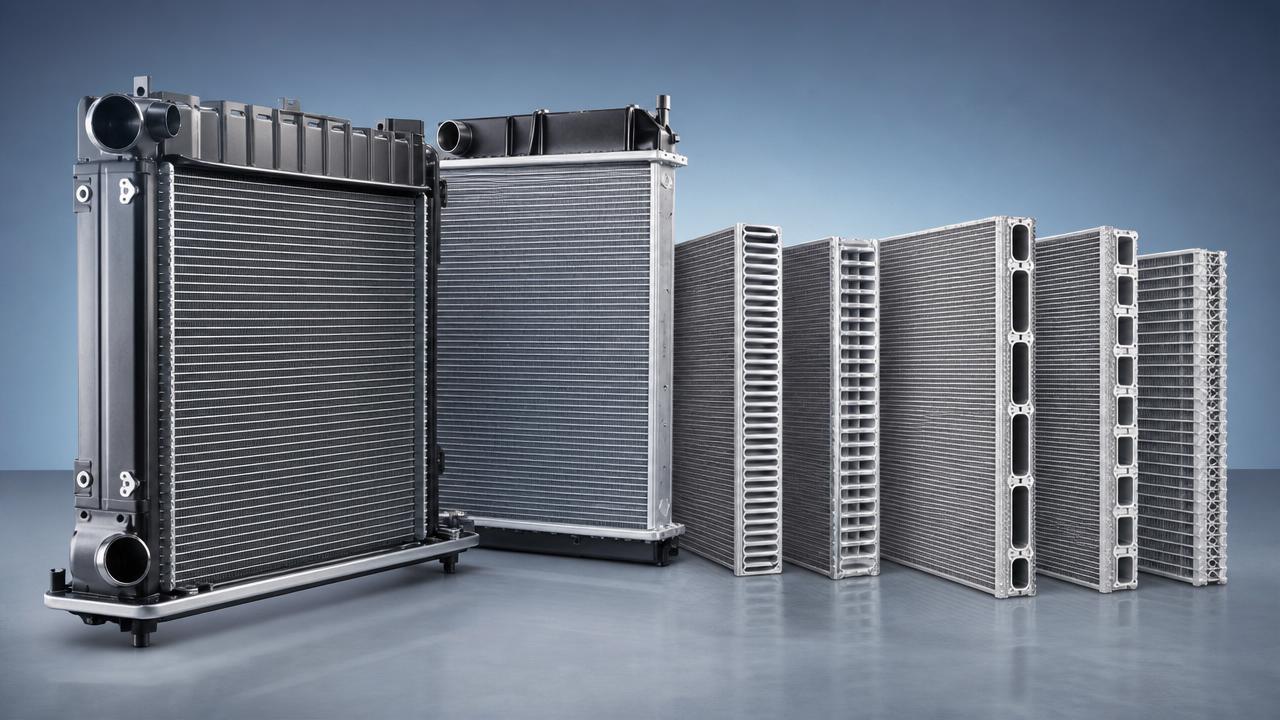

如何选择散热器芯体：材料、厚度、翅片节距和管路布局

选择散热器芯体很少是单一参数的决策。在重型卡车, 乘用车, 工程设备和新能源冷却系统中, 合适的芯体会影响散热能力, 压力稳定性, 布置效率和长期耐久性。材料, 厚度, 翅片间距和管路布局必须综合判断, 因为在一种工况循环中表现良好的散热器芯体, 在另一种工况中可能表现不足。

因此, 散热器芯体选型已经成为一个实际的工程问题, 而不是简单的目录选择。在零部件领域, 尤其是在运行负载变化很大的场景中, 评估过程需要将热管理目标与气流条件, 冷却液质量, 振动暴露和维护预期联系起来。

为什么散热器芯体选择如今更加重要

冷却系统承受的压力比以往更大。更高的发动机输出功率, 更紧凑的安装空间, 与排放相关的热负荷以及电气化辅助系统, 都提高了每个散热器芯体所需承担的要求。

匹配不当通常会以熟悉的方式出现。爬坡时冷却液温度升高, 风扇工作占比过高, 或芯体堵塞导致稳定性能随时间下降。这些并不总是系统级故障。很多时候, 散热器芯体规格本身就是限制因素。

这对于服务多个车辆平台的供应链尤其相关。Liaocheng Xinde Auto Parts Co., Ltd.成立于2018年, 专注于散热器, 中冷器, 工程机械散热器, 以及重型卡车和新能源散热器模块。这一背景反映了更广泛的市场现实: 应用多样性使得谨慎评估散热器芯体更有价值, 而不是更不重要。

从热任务开始, 而不是从图纸开始

在比较设计之前, 应先定义运行范围。散热器芯体应根据真实条件选择, 而不仅仅根据名义发动机功率选择。

• 最恶劣环境温度下的峰值散热需求
• 可用迎风面积和安装深度
• 车辆速度分布以及低气流条件下对风扇的依赖程度
• 冷却液化学性质, 污染风险和维护间隔
• 振动水平, 压力脉动和预期使用寿命

一旦这些输入明确, 四个主要变量就更容易判断。如果缺少这些背景, 即使是高性能散热器芯体也可能尺寸过大, 阻力过高, 或成本不必要地增加。

材料选择决定效率和耐久性

材料影响的不仅是重量。它还影响导热性, 耐腐蚀性, 成形方式, 可维修性和整个模块成本。在大多数当前应用中, 铝材在现代散热器芯体设计中占据主导地位, 因为它能够在传热, 质量和可制造性之间取得平衡。

铜黄铜在一些以维修为导向或特定专用环境中仍有价值。它在现场可能更容易维修, 并且在某些传统系统中仍然为人熟悉。然而, 它通常会带来更高的重量以及不同的布置取舍。

在实际应用中, 更合适的材料选择取决于腐蚀暴露, 工况循环, 服务模式和重量目标。用于频繁启停物流设备的散热器芯体, 可能需要与长途重型卡车或工程机械不同的平衡。

芯体厚度是一种平衡, 不是越厚越好

更厚的散热器芯体通常提供更多传热面积, 但这并不自动意味着冷却效果更好。随着厚度增加, 气流阻力也会上升。如果空气无法有效穿过后部区域, 芯体的一部分贡献就会低于预期。

这正是真实运行条件重要的地方。高速行驶时具有较强迎面气流的车辆, 与长期低速运行, 翅片积尘且依赖风扇驱动气流的设备相比, 可接受的厚度并不相同。

实际评审应将三件事放在一起比较: 增加排数或深度带来的热性能提升, 风扇功率或压降惩罚, 以及现场污堵风险。如果忽略其中一方面的平衡, 散热器芯体可能在纸面上看起来很强, 但在使用中表现较弱。

这也是平台专用解决方案重要的原因。在一些乘用车和商用车应用中, 紧凑而高效的设计, 例如benz用散热器, 可以说明布置限制如何影响首选的散热器芯体厚度。

翅片间距影响气流, 抗堵塞能力和可用性能

翅片间距在早期筛选中经常被低估。更密的翅片间距会增加传热表面积, 但也会提高空气侧阻力, 并且更容易滞留灰尘, 泥浆, 昆虫或油性杂质。

在清洁且以高速公路工况为主的环境中, 更密的翅片间距可能支持更强的性能。在矿山, 施工, 农业或混合道路使用中, 更宽的间距可能带来更稳定的实际冷却效果, 因为它能够更长时间保持通畅。

因此, 最好的散热器芯体并不总是理论表面密度最高的那个。它是在实际使用数周或数月后仍能持续换热的那个。

评审翅片间距时应比较什么

• 车辆或设备周围的预期污染水平
• 在不损坏翅片的情况下清洁的便利性
• 气流来源, 包括风扇曲线和导风罩设计
• 系统层面的噪声和压降影响

在污染环境下仍能保持可维护性的散热器芯体, 通常比只在实验室条件下表现出色的芯体具有更高的生命周期价值。

管路布局决定芯体内部的流动行为

管路布局影响冷却液分配, 压降, 爆破强度和局部传热。扁管, 多通道管以及不同排布方式并不是微小的几何细节。它们决定了散热器芯体如何有效利用其可用面积。

设计良好的布局有助于避免死区, 冷却液流速不均以及芯体迎风面上的温度不平衡。它还会影响芯体对热循环和振动的响应。

评审样件时, 有必要超越名义尺寸进行观察。水室设计, 钎焊一致性和内部通道均匀性, 对散热器芯体实际性能的影响可能比简单的目录比较所显示的更大。

应用场景会改变正确答案

同样的散热器芯体逻辑并不适用于所有平台。重型卡车通常强调长使用寿命, 抗振性和持续负载冷却能力。工程机械往往更重视抗污堵能力和低速气流表现。

新能源散热器模块引入了另一层要求。热管理可能涉及电池, 电机, 功率电子设备或混合冷却回路。在这些情况下, 散热器芯体选择必须与多回路集成以及更严格的温控窗口相匹配。

这种行业转变解释了为什么经验丰富的供应商会同时投入制造能力和设计能力。一家在卡车, 机械和新能源应用方面持续开展开发的公司, 通常更有能力根据运行实际匹配散热器芯体结构, 而不是依赖通用替代方案。

比较选项的实用检查清单

有用的比较流程应足够简单, 便于应用, 同时也应足够详细, 能够发现匹配不当的风险。

• 确认热负荷, 环境范围和气流条件
• 检查材料是否适合冷却液和腐蚀暴露条件
• 结合风扇能力和布置深度评审厚度
• 将翅片间距与污染和清洁条件相匹配
• 检查管路布局的压降和流量均匀性
• 索取验证数据, 而不仅是名义规格

如果需要用于特定车型场景的基准参考产品, 像benz用散热器这样的解决方案可作为布置, 匹配和预期冷却表现的比较点。

散热器芯体评估下一步该怎么做

最可靠的决策来自于缩小设计数据与现场条件之间的差距。这意味着先基于热要求和机械要求建立候选清单, 然后根据实际工况循环检查样件或验证报告。

散热器芯体不应仅按尺寸或价格判断。材料选择, 芯体厚度, 翅片间距和管路布局作为一个系统共同发挥作用。当这四个因素与应用场景相匹配时, 结果就是更稳定的冷却, 更少的维护问题, 以及更清晰的长期零部件选择依据。

下一步通常很直接: 详细定义运行场景, 根据该场景比较至少两种散热器芯体结构, 并将验证数据作为批准前的最终筛选条件。
