散热器芯体类型：管带式 vs 管板式，满足不同散热需求

散热器芯体类型: 管带式与板翅式在不同冷却需求下的选择

选择合适的散热器芯体会影响冷却效率, 耐久性, 布置空间以及生命周期成本.

当设备在重载, 长工作循环或不稳定环境温度下运行时, 这一决策会变得更加重要.

在实际应用中, 大多数选型工作最终会聚焦于两种主流散热器芯体设计.

它们分别是管带式和板翅式.

每种散热器芯体类型都以不同方式解决散热问题.

同时, 每种类型也会在空气流动阻力, 结构强度, 可维修性和重量方面带来取舍.

对于重型卡车, 工程机械和新能源热管理系统而言, 这些取舍很少是次要因素.

它们会影响运行余量和真实工况下的可靠性.

本对比说明如何根据实际冷却需求匹配散热器芯体, 而不仅仅依据目录参数.

为什么散热器芯体选型很重要

散热器芯体是冷却总成的热交换中心.

其内部通道将热量从冷却液或增压空气传递到外部气流.

如果散热器芯体匹配不当, 即使风扇功率和冷却液流量看起来足够, 也可能出现过热.

更重要的是, 选型不当会增加压降, 提高燃油消耗, 并缩短部件寿命.

从近期项目趋势来看, 运行环境正变得更加严苛.

设备如今面临更高的发动机输出, 更紧凑的安装空间以及更高的耐久性预期.

这意味着散热器芯体设计不能再被视为通用商品化选择.

它需要基于应用进行评估.

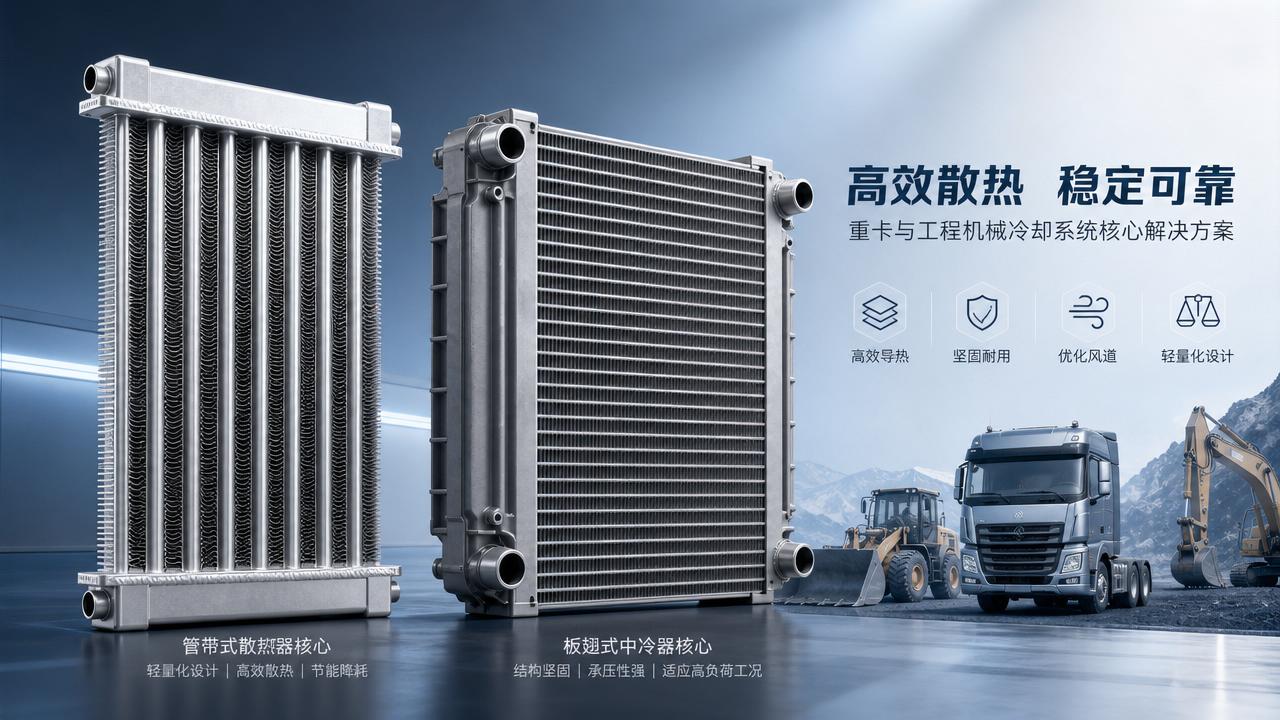

管带式散热器芯体: 轻量且有利于气流通过

管带式散热器芯体采用扁管或椭圆管, 并连接薄型外部散热翅片.

冷却液或压缩空气在管内流动.

热量通过管壁向外传递至翅片.

穿过翅片区域的空气随后带走这些热量.

主要优势

• 较低重量有助于提升车辆效率, 并简化模块布置.
• 较低的空气侧阻力支持在有限风扇能力下获得更好的气流.
• 在气流路径较清洁的应用中具有良好的热性能.
• 通常更适合大批量生产的成本控制.

典型限制

• 较薄的翅片结构可能更容易受到振动和冲击影响.
• 污浊环境可能更快堵塞狭窄的翅片通道.
• 严苛工作循环会随着时间推移暴露疲劳风险.

因此, 管带式散热器芯体通常适用于公路重卡, 可控车队路线, 以及最重视重量和气流效率的系统.

板翅式散热器芯体: 在严苛工况下更坚固

板翅式散热器芯体由较厚的隔条, 板片和内部扰流结构组成.

这种结构通常更重, 但也更加坚固.

该设计可形成较强的内部传热能力和更高的机械强度.

当振动, 碎屑, 压力脉动或冲击载荷属于正常运行条件时, 这一点非常重要.

主要优势

• 更高的结构强度可支持崎岖地形和严重振动工况.
• 对压力循环和热循环具有更好的抵抗能力.
• 在高增压系统的增压空气冷却中通常更受青睐.
• 在工程机械和非道路设备中可提供更长久的使用信心.

典型限制

• 较高重量可能影响模块目标和整体系统效率.
• 在某些布局中, 空气侧压降可能更高.
• 制造成本通常高于管带式散热器芯体.

简而言之, 对于严苛工况和高可靠性需求, 板翅式通常是更稳妥的散热器芯体选择.

面向冷却决策的直接对比

这种并列对比清楚地说明了一点.

不存在普遍意义上更好的散热器芯体.

正确选择取决于热负荷, 污染水平, 压力目标和结构风险.

运行条件如何改变合适的散热器芯体选择

应用场景应驱动每一项散热器芯体决策.

一种设计在某个平台上表现良好, 在另一个平台上可能表现不足.

重型卡车

长途重型卡车通常优先考虑稳定气流, 较低重量和燃油效率.

在这些情况下, 管带式散热器芯体可能实现较强的综合平衡.

然而, 高输出发动机或激进的涡轮增压系统仍可能更适合采用板翅式中冷部分.

工程机械

粉尘, 振动, 冲击以及启停负载波动在这里更为常见.

这会促使许多项目转向板翅式散热器芯体.

额外的强度通常足以证明增加的重量和成本是合理的.

新能源热管理模块

电池, 电力电子和混合动力系统的热管理带来了新的约束.

布置空间更紧凑, 温度控制窗口也更窄.

在这里, 散热器芯体选型通常需要在紧凑性, 低压降和长期稳定性之间取得平衡.

这也是为什么系统级测试比假设更重要.

实用评估清单

有效的散热器芯体评审不应只停留在基本尺寸上.

它应测试设计在真实运行窗口中的表现.

1. 定义峰值热负荷, 而不仅是平均负荷.
2. 同时检查冷却液侧和空气侧压降.
3. 评估振动水平, 冲击暴露和污染风险.
4. 确认可用风扇功率和实际气流路径质量.
5. 估算生命周期成本, 包括清洁和维护停机时间.
6. 验证钎焊质量, 材料一致性和供应商过程控制能力.

在这一点上, 供应商能力会成为技术风险控制的一部分.

Liaocheng Xinde Auto Parts Co., Ltd. 专注于水箱散热器, 中冷器, 工程机械散热器和重型卡车冷却产品.

自 2018 年以来, 公司快速扩张, 并在中国建立了强大的制造形象.

其产品范围还支持新能源散热器模块, 这反映了热管理需求的更广泛变化.

真实选型工作中的产品示例

在增压空气冷却项目中, 芯体结构通常决定进气温度能否在持续负载下保持在目标范围内.

一个实用参考是INTERCOOLER FOR MAN XD163.

该解决方案匹配 MAN OEM 8161300216, 尺寸为 665*892*62.

这些细节很重要, 因为仅凭散热器芯体尺寸并不能保证适配.

最终决策仍取决于流量需求, 安装空间, 耐压能力和使用条件.

这也是为什么尽早比较管带式与板翅式可以降低后期重新设计风险.

比较散热器芯体类型时的常见错误

• 只按初始价格选择, 而不是按总运行价值选择.
• 忽视完整冷却组件所产生的气流限制.
• 认为更坚固的散热器芯体总是更好的选择.
• 使用名义尺寸, 却未检查热性能和压力性能.
• 在振动严重的应用中跳过耐久性验证.

这些错误很常见, 因为冷却决策往往在时间压力下完成, 但其下游影响很大.

最终选型建议

如果优先目标是更低重量, 更好气流和成本效率, 管带式散热器芯体通常是合乎逻辑的起点.

如果应用面临严苛振动, 灰尘, 高增压或严重热循环, 板翅式通常能提供更多保护.

更明智的方法是根据真实负载工况比较每种散热器芯体, 而不是依据笼统假设.

这种方法可提升冷却可靠性, 并避免代价高昂的过度设计.

当选型与性能数据, 结构风险和运行场景相结合时, 合适的散热器芯体就更容易被识别.
